- 油压回转缸驱动工作，高夹持力
- 高刚性高转速
- 搭配德规标准DIN 6343 筒夹工作
- 可安装于数控车床，研磨床，或各式专用机械
- 安装尺寸同油压三爪夹头，可共享法兰盘
- CPC-44可安装内张套件转换为内张夹持作业
| CPC-42Z140 | CPC-44Z140 | CPC-60Z170 | CPC-80Z220 | |
|---|---|---|---|---|
| 內張功能 | 否 | 是 | 否 | 是 |

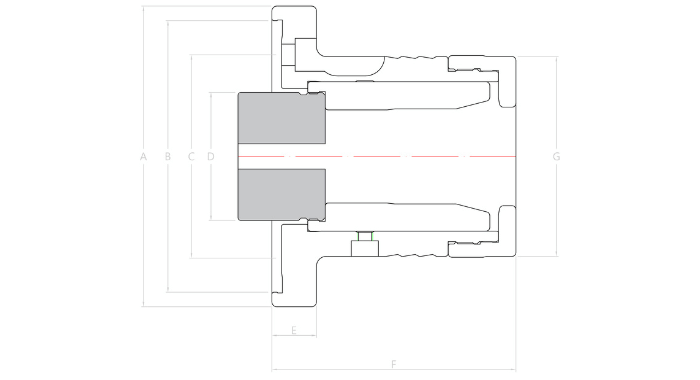

| A | 155 ( 6.1" ) | 155 ( 6.1" ) | 186 ( 7.32" ) | 236 ( 9.29" ) |
| B | 140 ( 5.51" ) | 140 ( 5.51" ) | 170 ( 6.69" ) | 220 ( 8.66" ) |
| C | 104.8 ( 4.13" ) | 104.8 ( 4.13" ) | 133.4 ( 5.25" ) | 171.4 ( 6.75" ) |
| D | M66xP1.5 | M66xP1.5 | M90xP1.5 | M100xP2.0 |
| E | 23 ( 0.91" ) | 23 ( 0.91" ) | 27.5 | 32 ( 1.26" ) |
| F | 126 | 126 | 139 | 164 ( 6.46" ) |
| G | 104 ( 4.09" ) | 104 ( 4.09" ) | 134 ( 5.28" ) | 167 ( 6.57" ) |
| 安装螺丝 | 3H-M10 | 3H-M10 | 6H-M12 | 6H-M16 |
| 工作筒夹 | B42筒夾 | C-44筒夾/內張套件 | B60筒夾 | B80筒夾 |
| 滑套轴向行程 | 4.5 ( 0.18" ) | 4.5 ( 0.18" ) | 4.5 ( 0.18" ) | 4.5 ( 0.18" ) |
| 最大夹持径 | 42 ( 1.65" ) | 42 ( 1.65" ) | 60 ( 2.36" ) | 80 ( 3.15" ) |
| 最大允许拉杆推力 | 2400kgf | 2400kgf | 3000kgf | 3300kgf |
| 最大夹持力 | 4200kgf | 4200kgf | 5250kgf | 5775kgf |
| 最高转速 | 6000 | 6000 | 5000 | 4000 |
| 夹头净重 | 7.0kgs | 7.0kgs | 11.5kgs | 22.5kgs |
