- 内藏油压/气压回转缸，免额外安装回转缸
- 安装简易，快速建置工作夹持系统
- 气压型夹头缸体加大，提升夹持力
- 副爪快速更换设计，高工作弹性
- 夹头具中心通孔设计，配合自动送料系统工作
- 夹持/放料周期短，生产速度快
- 可不停机上下料
- 适合传统车床改装自动化或半自动化
- 适合组装各式专用加工机械
- 切销液不可直接冲向夹头本体
- 采用增力2.0倍设计，提供增大夹持力

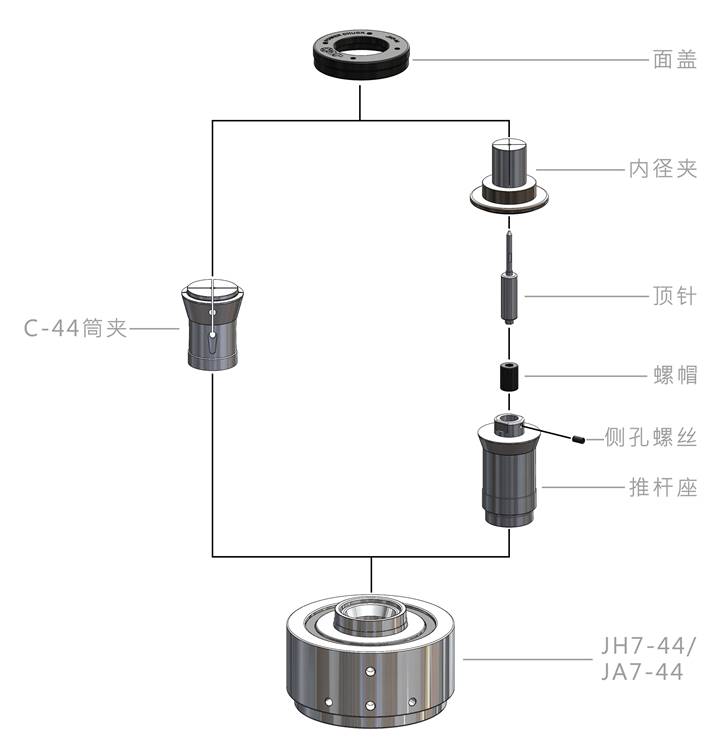

- 可选购内张套件进行内张夹持作业

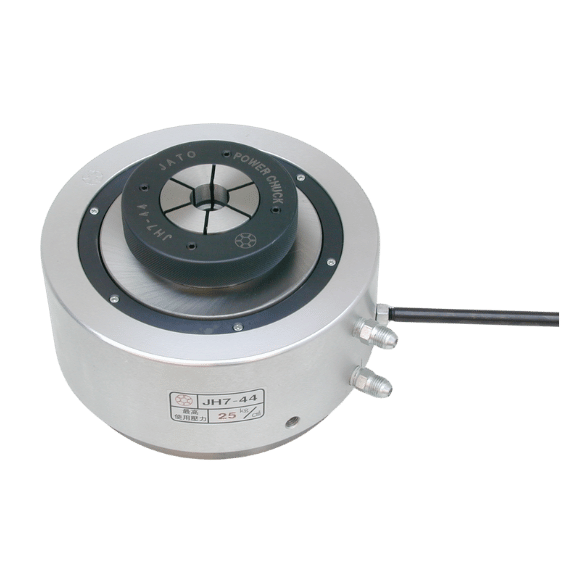

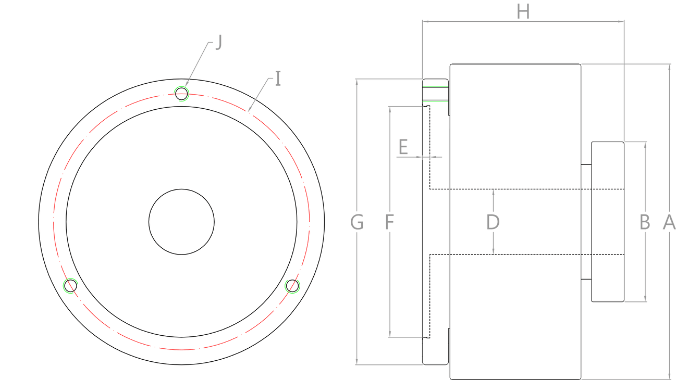

| JA7/JH7-44 | |
|---|---|
| A | 211 ( 8.31" ) |
| B | 107.5 ( 4.23" ) |
| C | - |
| D | 44 ( 1.73" ) |
| E | 5 ( 0.2" ) |
| F | 155 ( 6.1" ) |
| G | 192 ( 7.56" ) |
| H | 135.5 ( 5.33" ) |
| I ( P.C.D. ) | 172 ( 6.77" ) |
| J | 3H-M10 |
| 工作筒夹 | C-44 Collet/C-44I Expanding Kit |
| 驱动源 | Air/Hydraulic |
| 工作压力 | 2-20kg/cm² ( 28-284psi ) |
| 最高转速RPM | 1600 |
| 最大夹径(通孔) | 44mm ( Through ) |
| 活塞面积 | 117m² |
| 夹持力 | 4725 kgf@7kg/cm² ( 12020 lbf@100psi ) |
| 产品净重 | 16.7 kgs ( 36.8 lbs ) |
