- 最大夾持徑可達80mm (JAP210-B80)
- 全系列需搭配5um等級三點組合使用
- 加大活塞面積，夾持力強大
- 選用進口深溝球軸承，堅固穩定耐用
- 夾頭本體半密封設計，高度防水防塵(不斷氣狀態時可保持防水)
- 精密筒夾夾頭內藏高速迴轉缸，免安裝迴轉缸與拉桿
- 節省安裝油壓迴轉缸、油箱、油壓幫浦等設備成本
- 產品型號完整，有5C型、16C型、B42型、B60型、B80型筒夾夾頭，可以選用
 |
 |
 |
|---|---|---|
| 5μm濾網 使用於JAP100/200全系列 (隨箱附帶一組) |
應用例 : 安裝於車床//磨床/專用機主軸 | 應用例 : 安裝於四軸/五軸旋轉盤 |

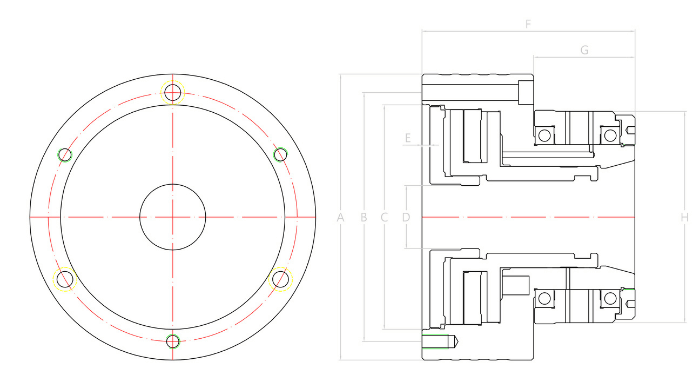

| JAP207-42BZI | JAP209-65BZI | JAP210-80BZI | |
|---|---|---|---|
| A | 197(7.76") | 234 ( 9.21" ) | 247 ( 9.72" ) |
| B (P.C.D.) | 172(6.77") | 213 ( 8.39" ) | 226(8.9") |
| C | 155(6.1") | 185 ( 7.28" ) | 200(7.87") |
| D | 42(1.65") | 65 ( 2.56" ) | 80(3.15") |
| E | 5.5 ( 0.22" ) | 5.5(0.22") | 5.5 ( 0.22" ) |
| F | 146 ( 5.75" ) | 149 ( 5.87" ) | 140.5 ( 5.53" ) |
| G | 69.5 ( 2.74" ) | 76 ( 2.99" ) | 72 ( 2.83" ) |
| H | 146(5.75") | 187.5 ( 7.38" ) | 196 ( 7.72" ) |
| 安裝螺絲孔 | 3H-M10 ( front )+ 3H-M10 ( rear ) | 6H-M10 ( front )+ 6H-M10 ( rear ) | 6H-M10 ( front ) |
| 工作筒夾 | 42BZI Collet | 65BZI Collet | 80BZI Collet |
| 最高轉速 | 2500 | - | - |
| 工作壓力 | 3-7kg/cm² (43-100 psi) | 3-8kg/cm² (43-114 psi) | 3-8kg/cm² (43-114 psi) |
| 最大夾持徑 | 42 mm (1.65") | 65 mm ( 2.56" ) | 80 mm (3.15") |
| 活塞面積 | 256cm² | 364cm² | 405cm² |
| 夾持力 | "3530 kgf@7kg/cm² ( 7782 lbf@100psi )" | 5150 kgf@7kg/cm² (11330 lbf@100psi ) | - |
| 產品淨重 | 21.9 kgs ( 48.3 lbs ) | 29.9 kgs ( 65.9 lbs ) | - |
