- 採用德國原廠橡膠筒夾
- 選用瑞典特瑞堡航太級旋轉密封件
- 內藏油壓迴轉缸
- 專為加工中心四軸/五軸夾持自動化設計
- 平行後拉夾持，提供高精度與夾持穩定性
- 前置安裝於旋轉盤前方，旋轉盤擺動不干涉
- 液壓驅動夾持，夾持力大
 |
 |
|---|---|
| 搭配MQ42更換扳手 | 德國橡膠筒夾 |
| CHP206-42BZI | |
|---|---|

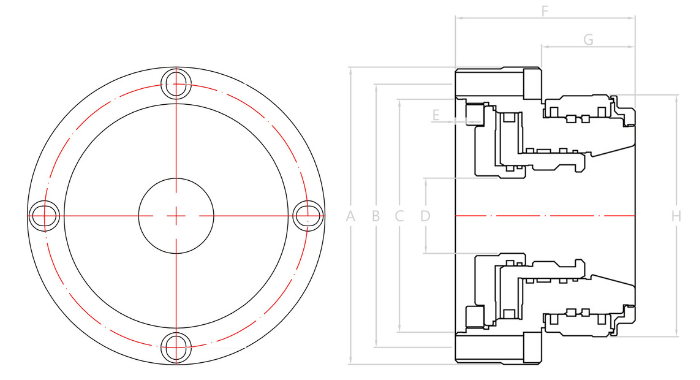

| A | 166 ( 6.54" ) |
| B (P.C.D.) | 147 ( 5.79" ) |
| C | 130 ( 5.12" ) |
| D | M43.5xp1.5 |
| E | 6 ( 0.24" ) |
| F | 100 ( 3.94" ) |
| G | 52 ( 2.05" ) |
| H | 135 ( 5.31") |
| 驅動源 | 油壓 |
| 筒夾型號 | 42BZI筒夾 |
| 最高轉速RPM | 80 |
| 最大夾持徑 | 42 mm (1.65") |
| 活塞面積 | 66cm² (10.2in²) |
| 安裝螺絲孔 | 4H-M10 ( 前鎖 ) |
| 工作壓力 | 10-30kg/cm² ( 142-427psi ) |
| 夾持力 | 5569 kgf@30kg/cm² (12277 lbf@100psi) |
| 產品淨重 | 9.7 kgs ( 21.4 lbs ) |
