手動系列首頁 / 產品介紹

手動夾頭

JM

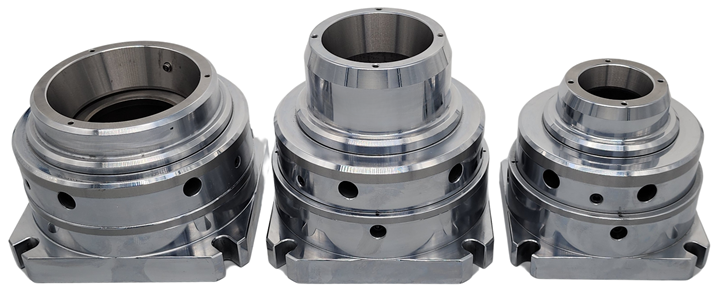

JM手動筒夾夾頭系列-

產品特性

 ◢ 後拉夾持，提供高重複精度夾持

 ◢ 使用市面最流行的美規5C/16C彈性筒夾，和德規橡膠筒夾SK42(42BZI)

 ◢ 目前市面上最精巧的手動夾頭

 ◢ 撥桿圓孔設計，可以盲進撥桿孔

 ◢ 底盤設有定位圓，也可安裝於轉台環境工作

 ◢ 重複精度可達0.015mm，最高可控於0.01mm內(JM6-42BZI)

 ◢ 全料件鍍鉻，高度防水防鏽

 ◢ 5C/16C 筒夾可支援內張夾持

產品規格

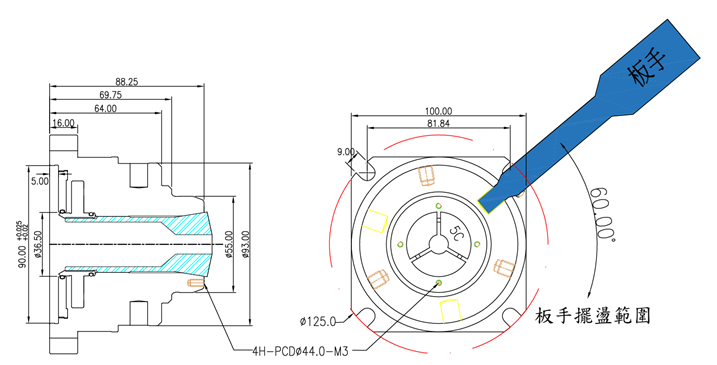

 JM5-5C

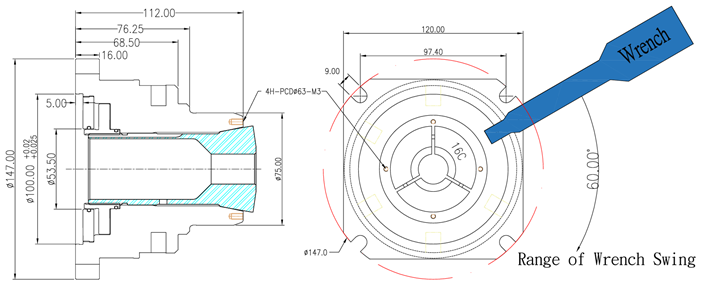

JM6-16C

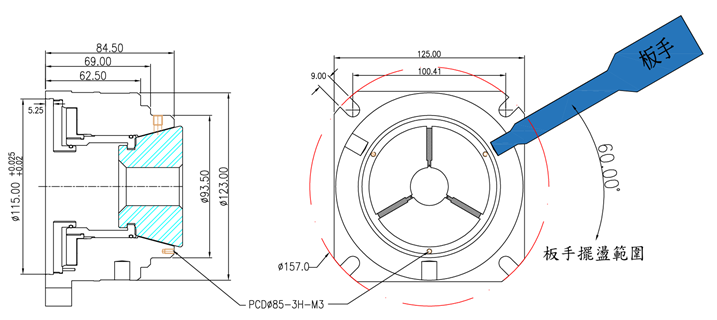

JM6-42BZI

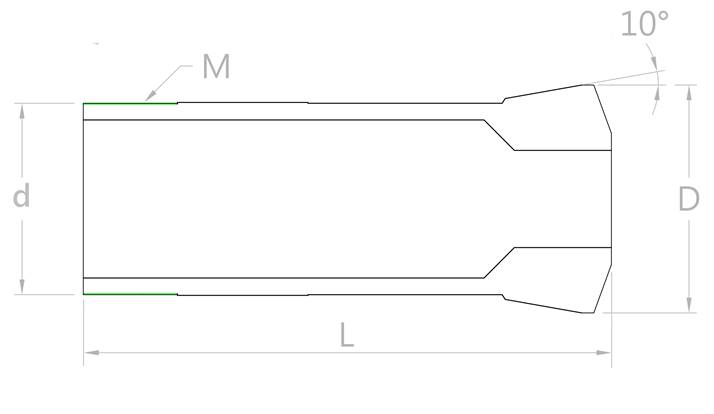

工作筒夾-後牙筒夾





後牙筒夾

最大夾持徑

型號

d(小徑)

D(大徑)

L(全長)

M(螺牙)

圓孔

四角

六角

5C

31.75

37.5

87

M31.5x20T

26

19

23

16C

48

58

114

M47.5xP1.75

40

28.2

34.6

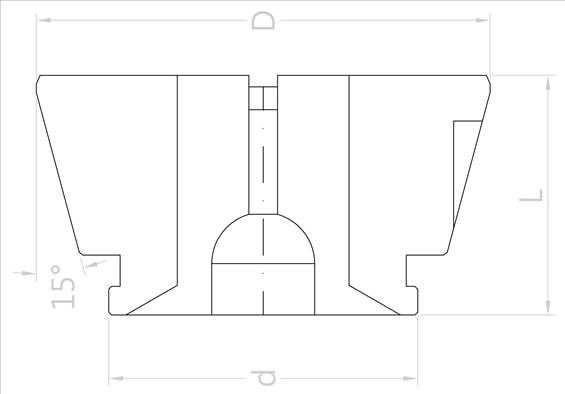

工作筒夾-42BZI(SK-42)橡膠筒夾

精密橡膠筒夾

最大夾持徑

型號

D(小徑)

L(全長)

D(大徑)

圓孔

四角

六角

42BZI

54.0

42.0

79.3

42

30.1

36.3
