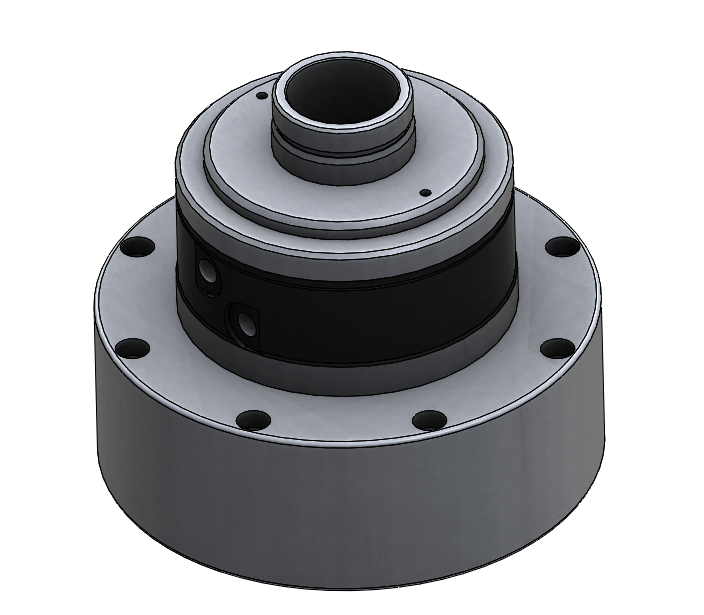

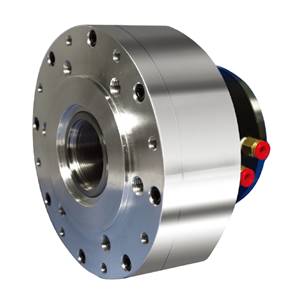

JAL Series 高速中空氣壓迴轉缸
|
|
|
產品特色
◢中空氣壓迴旋缸，節省購置油壓幫浦及油冷卻設備等成本
◢有中空孔徑，可以配合自動送料機工作
◢輕量化設計，高轉速，低溫升
◢先進的空氣流路設計，空氣洩漏量極低
◢雙活塞設計，提供強大拉力
◢三點組合系統須選用5um過濾等級
|
|
||||||||||
|

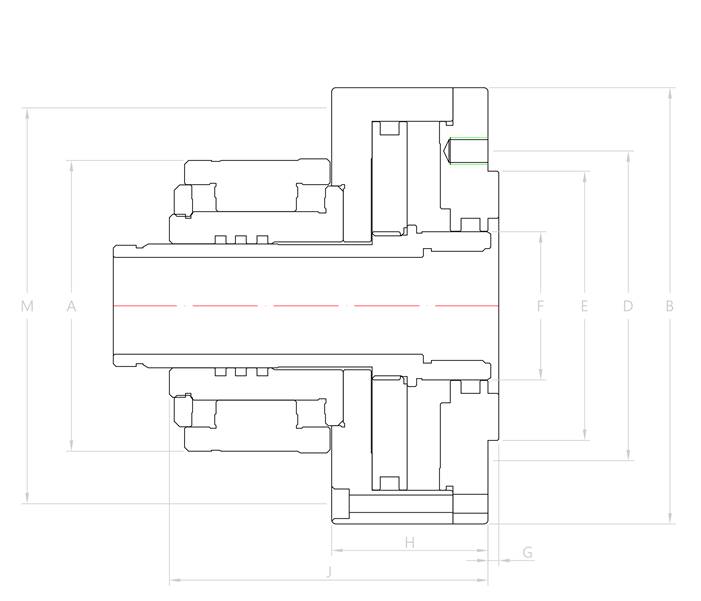

( 單位 : mm ) |
||||||||||
|
|
A |
B |
D (P.C.D.) |
E |
F |
G |
H |
J |
K (轉接拉管) |
M (P.C.D) |
|
JAL-636 |
108 |
162 |
PCDØ115 6H-M10 |
100 |
55 |
0~12 |
58 |
118 |
M42xP1.5 |
PCDØ147 8H-M6 |
|
JAL-362 |
175 |
50 |
-2~10 |
101 |
164 |
N/A |
||||
|
|
單活塞/ 雙活塞 |
中空孔徑 |
工作氣壓 |
最高轉速 RPM |
活塞行程 |
活塞面積 |
工作拉力 |
產品淨重 |
|
JAL-636 |
單活塞 |
36mm |
2-8kg/cm2 |
3600 |
12mm |
123cm2 |
775 kgf@7kg/cm2 |
7.2 kgs |
|
JAL-362 |
雙活塞 |
287cm2 |
1810 kgf@7kg/cm2 |
9.3 kgs |
|
|
