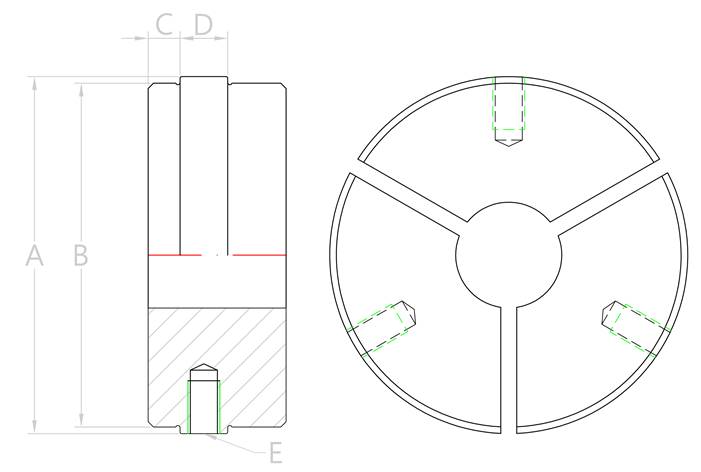

( 單位 : mm ) |
|||||||||
|
型號 |
A |
B |
C |
D |
安裝螺絲 |
||||
|
C-25 |
47.5
mm |
45
mm |
3.5
mm |
7
mm |
M5x10 |
||||
|
C-40 |
67.5
mm |
65
mm |
6
mm |
9
mm |
M6x12 |
||||
|
C-70 |
107.5
mm |
105
mm |
6
mm |
9
mm |
M6x12 |
||||
|
C-90 |
107.5
mm |
105
mm |
6
mm |
9
mm |
M6x12 |
||||
|
C-120 |
143.5
mm |
140
mm |
6
mm |
9
mm |
M6x14 |
||||
|
|
|||||||||
|
根據工件外型與夾持需求所設計的專用夾爪 |
|||||||||
|
|
|
|
|
|
|||||
|
標準通孔型 |
兩層型 (短工件適用) |
強力十字溝 (或圓溝) |
六角或異型件 |
特殊加高型 |
|||||
|
|
