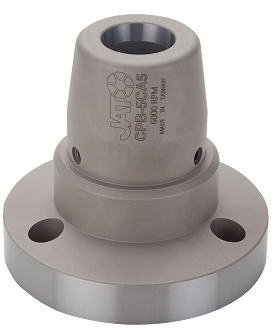

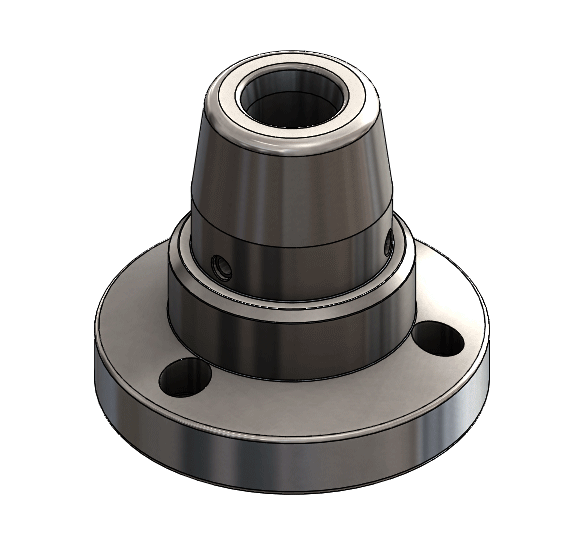

CPB後拉式筒夾夾頭-美規5C/16C
|
|
|
|
產品特色 ◢ 搭配美規5C/16C筒夾工作 ◢ 5C筒夾最大徑26mm ◢ 16C筒夾最大夾徑40mm ◢ 滑套後拉夾緊，夾持精度高 |
|
產品規格
|

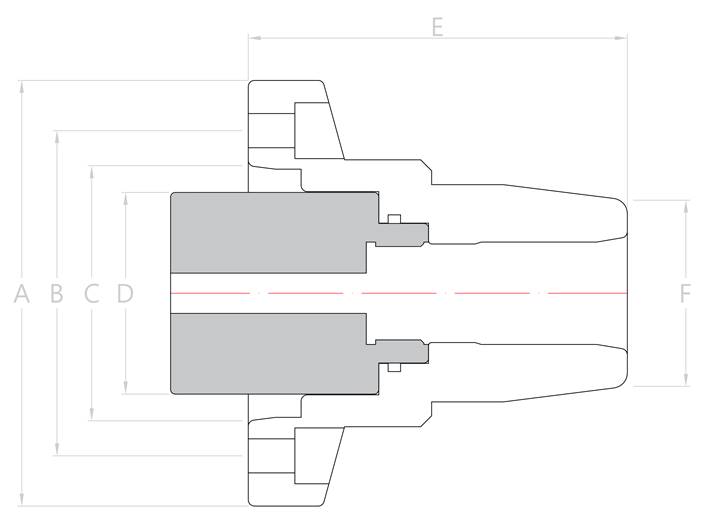

*圖中灰色部分為CPB筒夾夾頭出廠時隨附的半加工拉管轉接螺帽，客戶可以依照機床主軸現有的拉管尺寸加工拉管螺帽。* |
|||||||
|
( 單位 : mm ) |
|||||||
|
|
主軸 鼻端 |
A |
B ( P.C.D. ) |
C |
D ( 轉接拉管 ) |
E |
F |
|
CPB-5CA5 |
A2-5 |
137 |
104.8 |
82.6 |
最大M58 |
122 |
60 |
|
CPB-5CA6 |
A2-6 |
166 |
133.4 |
106.4 |
最大M65 |
||
|
CPB-16CA5 |
A2-5 |
137 |
104.8 |
82.6 |
最大M58 |
145 |
80 |
|
CPB-16CA6 |
A2-6 |
166 |
133.4 |
106.4 |
最大M65 |
||
|
|
安裝螺絲 |
工作筒夾 |
推薦回轉缸 |
拉管允許推力 |
最高轉速RPM |
產品淨重 |
|
CPB-5CA5 |
3H-M10 |
5C筒夾 |
JAL636 |
1800kgf |
6000 |
4.2 kgs |
|
CPB-5CA6 |
3H-M12 |
5.9 kgs |
||||
|
CPB-16CA5 |
6H-M10 |
16C筒夾 |
JAL362 |
2300kgf |
5000 |
5.0 kgs |
|
CPB-16CA6 |
6H-M12 |
7.1 kgs |
|
|
|||||||
|
( 單位
: mm ) |
|||||||
|

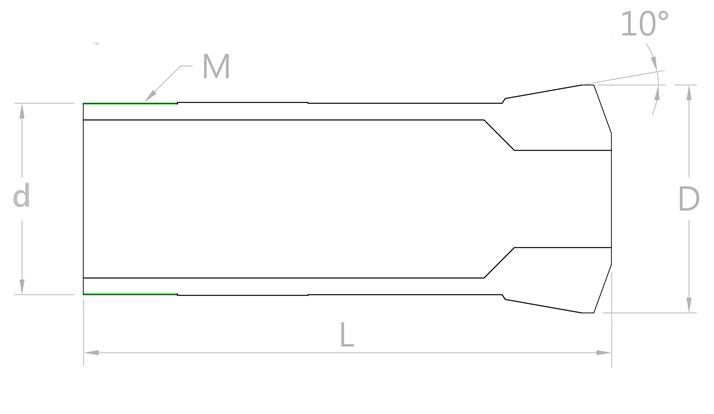

後拉式筒夾 |
最大夾持徑 |
||||||
|
型號 |
d
( 小徑 ) |
D
( 大徑 ) |
L
( 全長 ) |
M
( 螺牙 ) |
圓孔 |
四角 |
六角 |
|
5C |
31.75 |
37.5 |
87 |
M31.5x20T |
26 |
19 |
23 |
|
16C |
48 |
58 |
114 |
M47.5xP1.75 |
40 |
28.2 |
34.6 |
|
若需訂製轉接螺帽，請點此下載『拉桿連結訂購表』填寫詳細尺寸，並提供朝銓業務，為您處理後續，謝謝。 |
|
|
|
|
