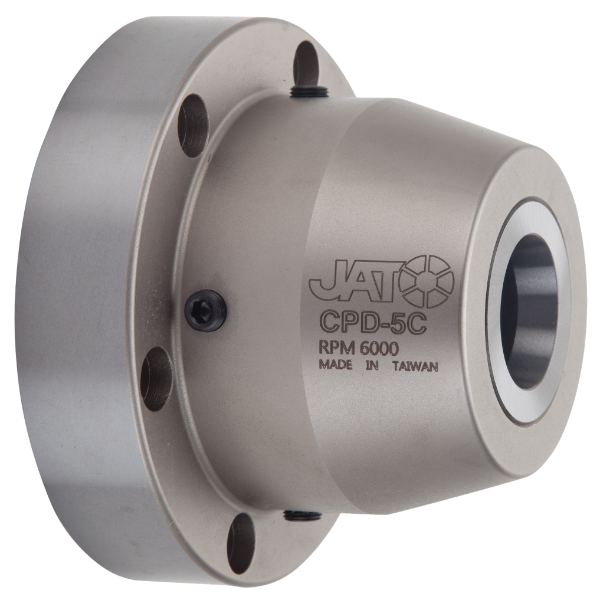

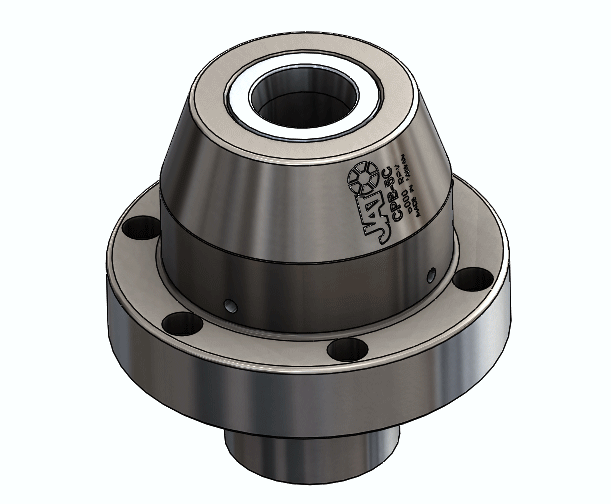

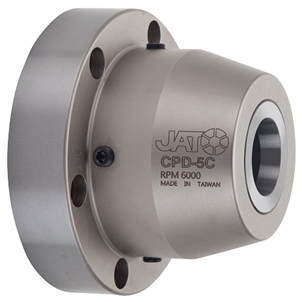

CPD前推式筒夾夾頭-美規5C/16C
|
|
產品特色 ◢ 搭配美規5C/16C筒夾工作 ◢ 5C筒夾最大徑26mm ◢ 16C筒夾最大夾徑40mm ◢ 滑套前推夾緊,工件軸向不位移 |
|

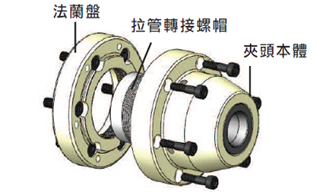

CPD筒夾夾頭出廠時隨附一只半加工的拉管轉接螺帽,客戶可以依照機床
主軸現有的拉管尺寸加工拉管螺帽。

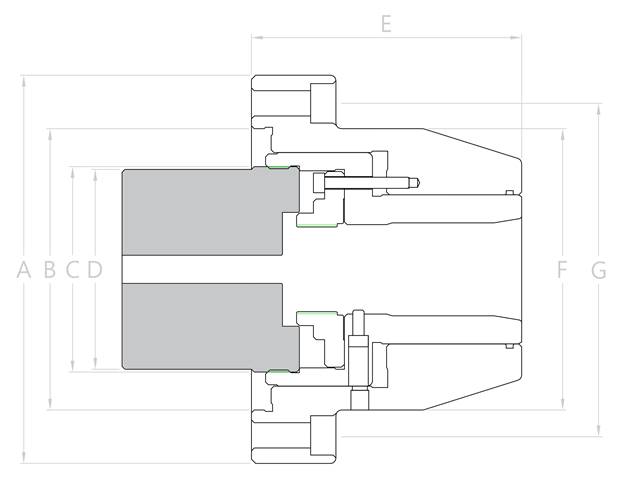

CPD筒夾夾頭尺寸與規格
*圖中灰色部分為CPD筒夾夾頭出廠時隨附的半加工拉管轉接螺帽,客戶可以依照機床主軸現有的拉管尺寸加工拉管螺帽。* |
|||||||
( 單位 : mm ) |
|||||||
型號 |
A |
B |
C |
D |
E |
F |
G |
CPD-5C |
138 |
100 |
M73xP1.5 |
72 |
96 |
100 |
118 |
CPD-16C |
M91xP1.5 |
80 |
118.5 |
90 |
型號 |
安裝螺絲 |
工作筒夾 |
推薦回轉缸 |
拉管允許推力 |
最高轉速RPM |
產品淨重 |
CPD-5C |
6H-M10 |
5C筒夾 |
JAL-636 |
1800 kgf |
6000 |
5.4 kgs |
CPD-16C |
6H-M10 |
16C筒夾 |
JAL-362 |
2300 kgf |
5000 |
7.0 kgs |
fig.1 fig.2 fig.3 ( 單位 : mm ) |
|||||||||
配合夾頭型號 |
圖號 |
主軸 |
A |
B |
C |
D |
E |
H |
I |
CPD-5C |
fig.3 |
A2-4 |
100 |
118 |
63.5 |
82.6 |
25 |
M10 |
M8 |
fig.3 |
A2-5 |
100 |
118 |
82.5 |
104.8 |
31 |
M10 |
M8 |
|
fig.3 |
A2-6 |
100 |
118 |
106.3 |
133.4 |
34 |
M12 |
M8 |
|
CPD-16C |
fig.3 |
A2-5 |
100 |
118 |
82.5 |
104.8 |
31 |
M10 |
M8 |
fig.3 |
A2-6 |
100 |
118 |
106.3 |
133.4 |
34 |
M12 |
M8 |
|
|
||||||||
( 單位 : mm ) |
|
||||||||

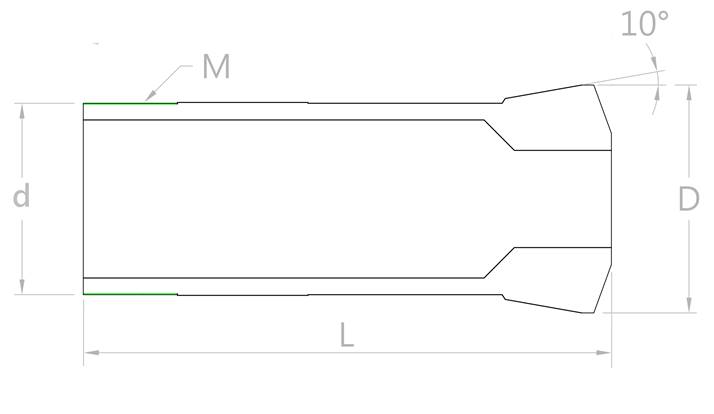

後拉式筒夾 |
最大夾持徑 |
||||||||
型號 |
d ( 小徑 ) |
D ( 大徑 ) |
L ( 全長 ) |
M ( 螺牙 ) |
圓孔 |
四角 |
六角 |
||
YB-15 |
19 |
26 |
76 |
M18xP1.2 |
16.2 |
10.6 |
13 |
||
YB-25 |
32. |
39.5 |
102 |
M31.5x20T |
27 |
19 |
23 |
||
5C |
31.75 |
37.5 |
87 |
M31.5x20T |
26 |
19 |
23 |
||
16C |
48 |
58 |
114 |
M47.5xP1.75 |
40 |
28.2 |
34.6 |
||
若需訂製轉接螺帽,請點此下載『拉桿連結訂購表』填寫詳細尺寸,並提供朝銓業務,為您處理後續,謝謝。 |
|
||||||||
