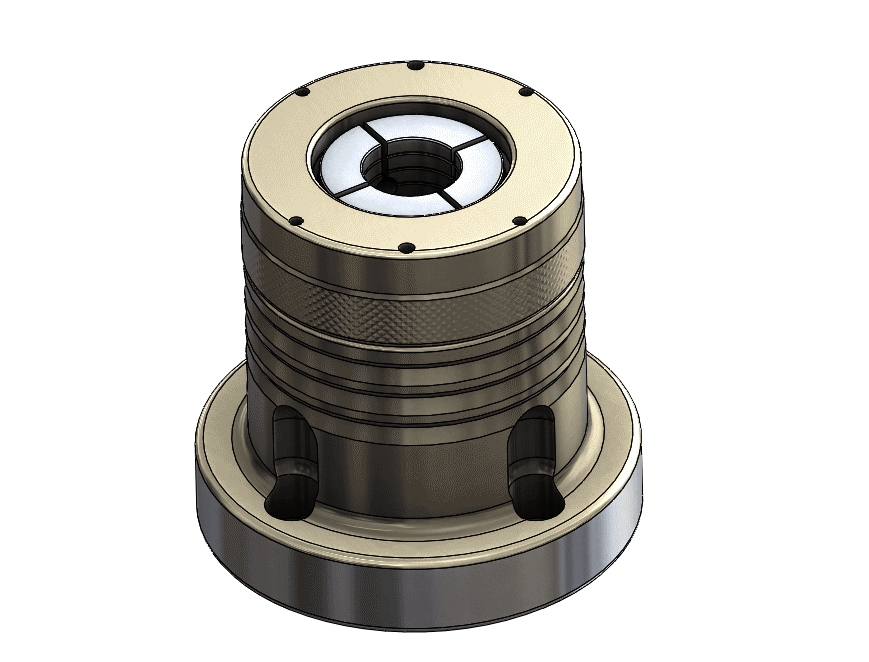

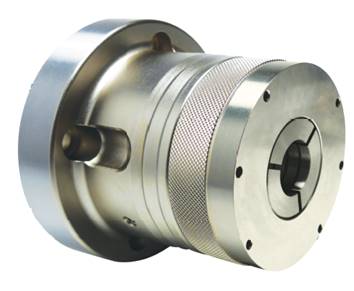

CPC前推式筒夾夾頭
CPC42/CPC-44/CPC-60/CPC-80
產品特性
◢ 油壓迴轉缸驅動工作，高夾持力
◢ 高剛性高轉速
◢ 搭配德規標準DIN 6343 筒夾工作
◢ 可安裝於數控車床，研磨床，或各式專用機械
◢ 安裝尺寸同油壓三爪夾頭，可共享法蘭盤

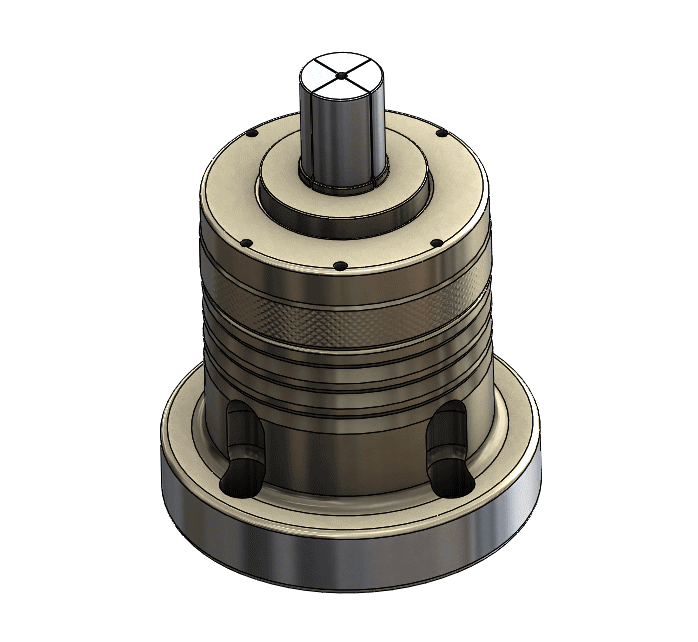

◢ CPC-44可安裝內張套件轉換為內張夾持作業

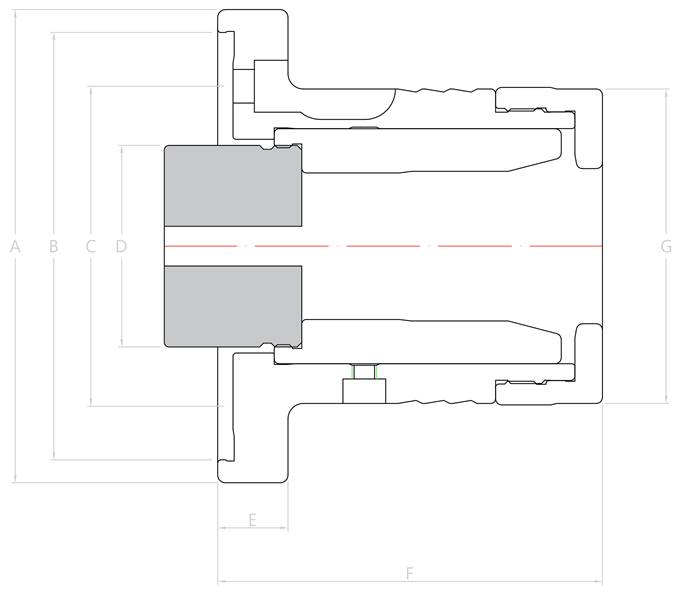

產品尺寸及性能規格
*圖中灰色部分為CPC筒夾夾頭出廠時隨附的半加工拉管轉接螺帽，客戶可以依照機床主軸現有的拉管尺寸加工拉管螺帽。*
( 單位 : mm )
A
B
C ( P.C.D )
D
E
F
G
CPC-42Z140
155
140
104.8
M66xP1.5
23
126
104
CPC-44Z140(可內張)
CPC-60Z170
186
170
133.4
M90xP1.5
27.5
139
134
CPC-80Z220
236
220
171.4
M100xP2.0
32
164
167
安裝螺絲
主軸鼻翼
筒夾型號
滑套軸向行程
最大夾持徑
最高轉速
3H-M10
Z140mm
DIN6343 173E
(B42)
4.5mm
42mm
6000
CPC-44Z140
( 可內張 )
C-44筒夾/
內張套件
44mm
6H-M12
Z170mm
B60 筒夾
( DIN6343 185E )
60mm
5000
6H-M16
Z220mm
B80 筒夾
( DIN6343 193E )
80mm
4000
最大允許拉桿推力
最大夾持力
夾頭淨重
2400kgf
4200kgf
7.0 kgs
CPC-44Z140 (可內張)
3000kgf
5250kgf
12.0 kgs
3300kgf
5775kgf
23.0 kgs

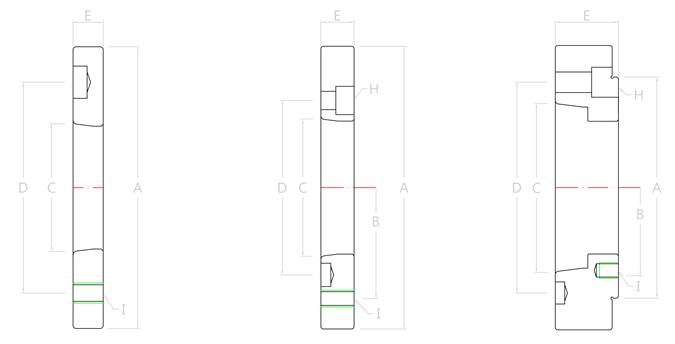

選配法蘭尺寸規格
fig.1 fig.2 fig.3
配合夾頭型號
圖號
主軸
C
H
I
/CPC-44Z140
fig.2
A2-4
63.5
82.6
20
M10
fig.1
A2-5
-
82.5
15
fig.3
A2-6
106.3
35
M12
17
A2-8
139.7
45
M16
25
18
A2-11
196.8
235
54

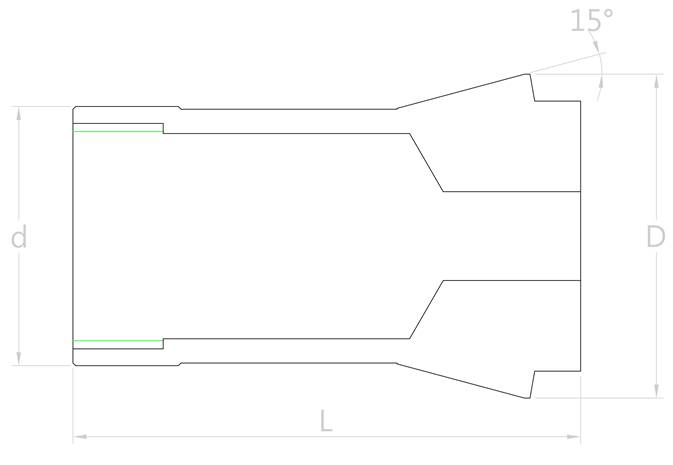

前推式筒夾
型號
d(小徑)
L(全長)
D(大徑)
圓孔
四角
六角
B42(173E)
48
94
60
44
30.1
37
B60(185E)
66
110
84
61
43
52
B80(193E)
90
130
107
80
56.5
69.2
C-44
87
68
47
38.1
若需訂製轉接螺帽，請點此下載『拉桿連結訂購表』填寫詳細尺寸，並提供朝銓業務，為您處理後續，謝謝。
訂購內徑夾請點此下載『C44I-內徑夾訂購表』填寫詳細尺寸，並提供朝銓業務，為您處理後續，謝謝。
