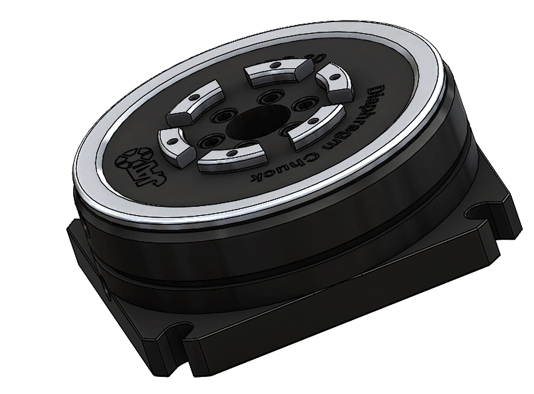

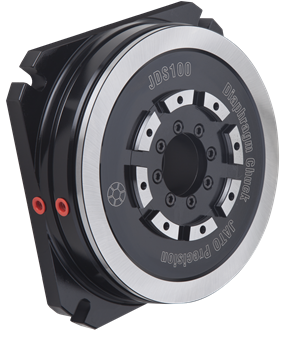

JDS Series 立式膜片夾頭
|
|
|
|
產品特色 ◢ 鋼製夾頭本體 ◢ 大通孔達40
mm(JDS-100) ◢ 無級夾持，可依據輸入壓力微調夾持力 ◢ 產品壽命超長 ◢ 可支援內孔與外徑夾持，一機雙用 ◢ 更換夾爪無須重新校正精度 ◢ 100%防塵防水 |
|
|
|
|||||||
|

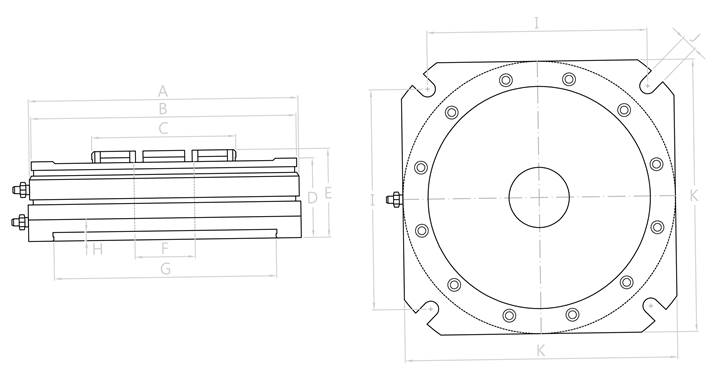

( 單位:mm ) |
|||||||
|
|
A |
B |
C |
D |
E |
F ( 通孔 ) |
G |
|
JDS-60 |
118 |
115 |
60 |
44.5 |
48 |
20 |
90 |
|
JDS-100 |
188 |
185 |
100 |
55 |
59.5 |
40 |
155 |
|
|
H |
I |
J |
K |
工作壓力 |
使用夾爪 |
產品淨重 |
|
JDS-60 |
4 |
97 |
9mm |
118mm |
0.5-7kg/cm2 |
JD-60 |
3.3 kgs |
|
JDS-100 |
5 |
153 |
11mm |
190mm |
0.5-7kg/cm2 |
JD-100 |
9.7 kgs |
|
|
|
||||||||
|
( 單位:mm ) |
|
||||||||
|

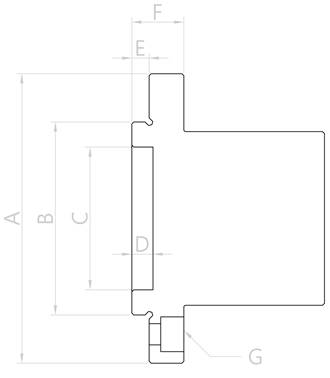

型號 |
A |
B |
C |
D |
E |
F |
G |
爪分割 |
|
|
JD-60 |
65 |
52 |
45 |
32 |
4 |
12 |
Ø52-M5 |
6 |
|
|
JD-100 |
105 |
90 |
80.2 |
65 |
5.5 |
14 |
Ø90-M5 |
8 |
|
|
|

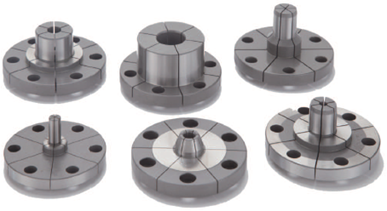

朝銓JAP100夾頭專用夾爪 使用高品質的合金鋼為材料 硬化至HRC50或半硬化至HRC40(可以車削) |
|
|
