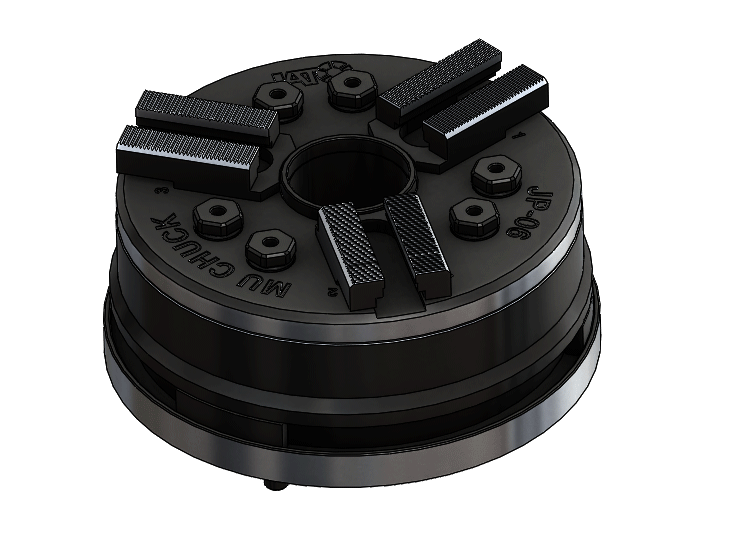

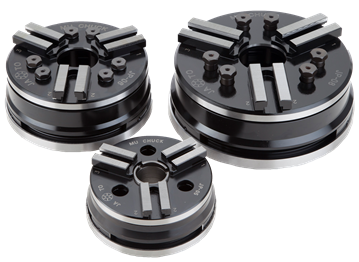

JP系列 高速精密膜片夾頭 產品特性 ◢高精密三爪油壓膜片夾頭 ◢內藏抗離心設計,高轉速8000RPM ◢夾頭本體密封,防塵防水防屑。低潤滑低保養需求 ◢夾頭本體無滑動磨損,精度壽命長 ◢適合高精密工件夾持加工 ◢夾持力可以透過油缸出力精密微調 ◢適合薄環件、薄管件、脆弱件夾持加工 ◢搭配數控車床或精密研磨床工作 ◢夾持力經由修爪方式,可強可弱 |
JPL系列 研磨機專用精密膜片夾頭 產品特性 ◢高精密三爪油壓膜片夾頭 ◢輕量化設計,夾頭體積小、重量輕 ◢夾頭本體密封,防塵防水防屑。低潤滑低保養需求 ◢夾頭本體無滑動磨損,精度壽命長 ◢適合高精密工件夾持加工 ◢夾持力可以透過油缸出力精密微調 ◢適合薄環件、薄管件、脆弱件夾持加工 ◢搭配精密研磨床工作 |
|||||||||||
|
||||||||||||
|
||||||||||||
(
單位:mm ) |
||||||||||||

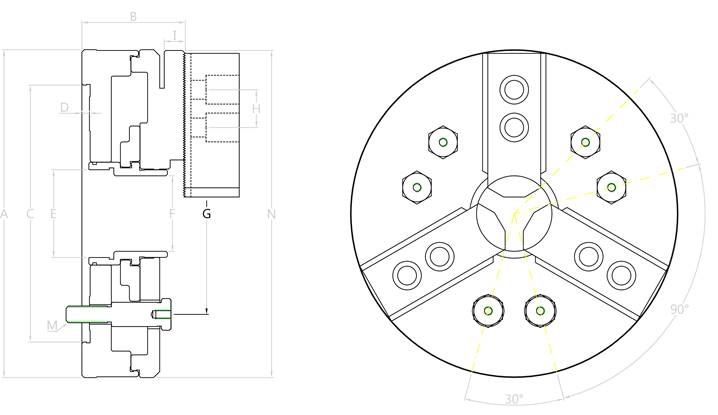

JP系列 |
||||||||||||
|
A |
B |
C |
D |
E |
F |
||||||
JP-05 |
147 |
68 |
110 |
4 |
M40xP1.5 |
33 |
||||||
JP-06 |
182 |
87.5 |
140 |
5 |
M55xP2.0 |
44 |
||||||
JP-08 |
232 |
98 |
170 |
M60xP2.0 |
50 |
|||||||
JP-10 |
267 |
105 |
220 |
M85xP2.0 |
75 |
|||||||
|
G(P.C.D.) |
H |
I |
M |
N |
|||||||
JP-05 |
82.6 |
14 |
13 |
M10x3 |
136 |
|||||||
JP-06 |
104.8 |
20 |
15.5 |
M10x6 |
170.5 |
|||||||
JP-08 |
133.4 |
25 |
17 |
M12x6 |
217 |
|||||||
JP-10 |
171.4 |
30 |
M16x6 |
256 |
||||||||
|
|
||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||
( 單位:mm ) |
|
||||||||||||||||||||||||||||||||||||||||

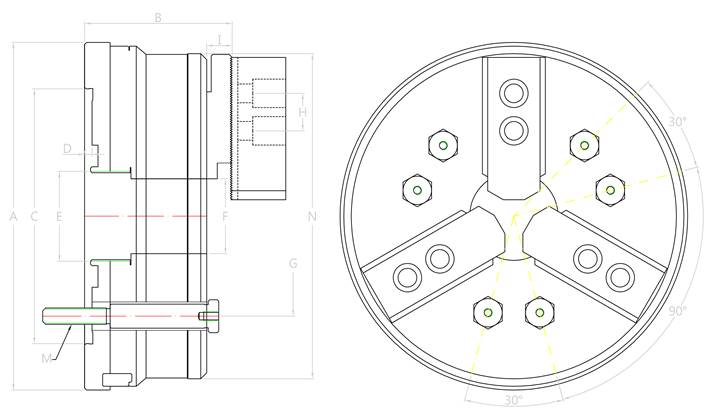

JPL系列 |
|
||||||||||||||||||||||||||||||||||||||||
|
A |
B |
C |
D |
E |
F |
|
||||||||||||||||||||||||||||||||||
JP-06L |
182 |
87.5 |
140 |
5 |
M55xP2.0 |
44 |
|
||||||||||||||||||||||||||||||||||
JP-08L |
217 |
68.5 |
170 |
5 |
M60xP2.0 |
50 |
|
||||||||||||||||||||||||||||||||||
|
G(P.C.D.) |
H |
I |
M |
N |
||||||||||||||||||||||||||||||||||||
JP-06L |
104.8 |
20 |
15.5 |
M10x6 |
170.5 |
||||||||||||||||||||||||||||||||||||
JP-08L |
133.4 |
25 |
17 |
M12x6 |
220 |
||||||||||||||||||||||||||||||||||||
|
最高轉速 |
允許最高回轉缸推力 |
安裝相容性相容於 |
可安裝法蘭程式 |
產品淨重 |
JP-06L |
600 |
2250 kgf |
6英吋油壓夾頭 |
平背140mm A2-5/A2-6 |
5.5 kgs |
JP-08L |
600 |
3500 kgf |
8英吋油壓夾頭 |
平背170mm A2-5/A2-6/A2-8 |
8.0 kgs |
應用範例 ◢ 軸承薄環件 ◢ 數位相機零件 ◢ 氣動手工具組的零件加工 ◢ 微小引擎的缸套與活塞加工 ◢ 超薄環形零件,超薄鋁管零件 ◢ 陶瓷零件加工 ◢ 晶圓墊片 ◢ 精密活塞軸套 |

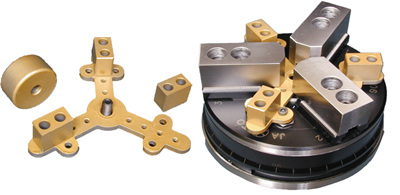

軸向定位止擋範例 |
若需訂製轉接螺帽,請點此下載『拉桿連結訂購表』填寫詳細尺寸,並提供朝銓業務,為您處理後續,謝謝。
|
