膜片式夾頭首頁 / 產品介紹

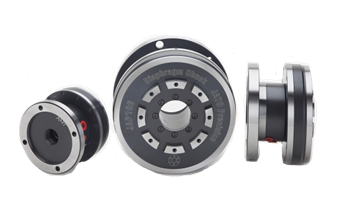

JAP100迴轉型氣壓膜片夾頭
|
|
|
||
|
產品特性 ◢ 前置式安裝，免裝迴轉缸及拉桿 ◢ 中心通孔，可應用吹氣、出水、軸向止檔 ◢ 夾持力可與輸入氣壓正相關，可經由調節閥實現弱力夾持的目標 |
|
||
|
◢
夾頭高度密封設計，條件防塵、防水、防切削液 ◢
無滑動件磨損，夾持精度重現性高 ◢
更換夾爪即可滿足外徑夾持或內徑反張 ◢
適用於易易脆、易碎、易變形等被加工物 ◢
全系列需搭配5um等級三點組合使用 ◢
JAP105新增20mm通孔規格(Oct.2024) |
▲5μm濾網 使用於JAP100/200全系列 (隨箱附帶一組) |
||
應用範例
◢ 光碟機/硬碟機主軸組精修加工
◢ 精密軸套搪磨加工
◢ 超薄鋁零件車削加工，單邊厚度0.7 mm 成功案列
◢ 光學相關部件加工
◢ 微小引擎的缸套及活塞精密加工
◢ 高速鑽孔機主軸轉子/軸套加工
◢ 精密陶瓷夾持
◢ 精雕、精銑、五軸雷射加工
◢
醫療級、航太級精密零件
◢ 內外圓、真圓、平衡等檢測機台使用

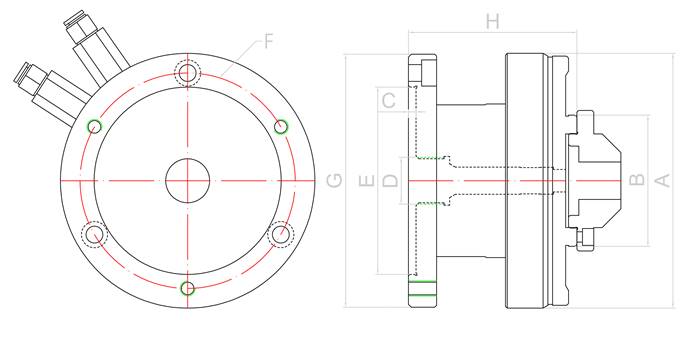

JAP100 產品尺寸性能規格
|
|
|
||||||||
|
( 單位:mm ) |
|
||||||||
|
|
A |
B |
C |
D |
E |
F (P.C.D.) |
G |
H |
|
|
JAP-104 |
100 |
65 |
4.5 |
M21xP1.5 |
70 |
82 |
97 |
73 |
|
|
JAP-105-70 |
138 |
70 |
4 |
M25xP1.5 |
100 |
115 |
135 |
90 |
|
|
JAP-105-80 |
80 |
M36PX2.0 |
|||||||
|
JAP-106 |
164.5 |
100 |
6 |
M60xP1.5 |
130 |
147 |
167 |
108 |
|
|
|
安裝螺絲孔 |
最高 轉速 |
工作壓力 |
夾爪直徑行程 ( 開合量 ) |
夾頭中空通孔 |
產品淨重 |
|
JAP-104 |
4H-M6 ( 後鎖 ) |
4000 |
0.5-7kg/cm2 |
0.20mm |
10mm |
2.6 kgs |
|
JAP-105-70 |
3H-M8 ( 前鎖 )+ |
3400 |
12mm |
6.0 kgs |
||
|
JAP-105-80 |
20 |
6.5kgs |
||||
|
JAP-106 |
3H-M10 ( 前鎖 )+ 3H-M10 ( 後鎖 ) |
2400 |
42mm |
10.5 kgs |
|
|
||||||||
|

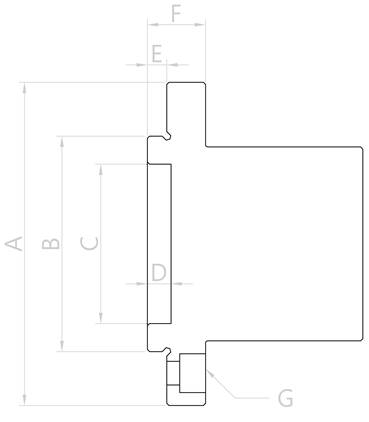

( 單位:mm ) |
||||||||
|
型號 |
A |
B |
C |
D |
E |
F |
G |
爪分割 |
|
JD-60 |
65 |
45 |
32 |
5 |
4 |
12 |
Ø52-M5 |
6 |
|
JD-70 |
75 |
50 |
37 |
5.5 |
4.5 |
13.5 |
Ø60-M5 |
6 |
|
JD-80 |
85 |
60 |
47 |
5.5 |
4.5 |
13.5 |
Ø70-M5 |
6 |
|
JD-100 |
105 |
80.2 |
65 |
6 |
5.5 |
14 |
Ø90-M5 |
8 |
|
|

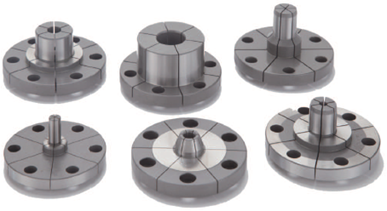

朝銓JAP100夾頭專用夾爪 使用高品質的合金鋼為材料 硬化至HRC50或半硬化至HRC40(可以車削) |
|
|
