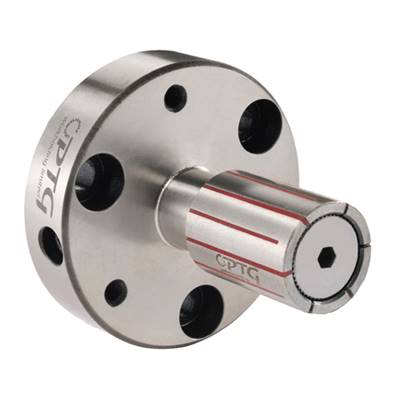

PTG精密內張夾具
產品特性
◢ 高精度內張夾具，夾持精度0.015mm以內
◢ 內張套直徑行程: 0.6mm，大公差件可以夾持
◢ 最小內張徑12.5mm，最大內張徑178.0mm
◢ 雙斜度內張，夾持力強大均勻且穩定
◢ 可以安裝軸向定位裝置
( 客戶自行設計 )
◢ 有標準型(通孔)與沉頭型(盲孔)兩型可選用
產品簡介
PTG內張夾具，適合應用於數控車床、研磨機、專用機等。
PTG夾具採雙斜度設計，能提供強大、均勻且穩定的夾持力。
夾具精度高，其內徑套在拆卸再裝上後能維持0.015mm以內的精度。
除了表列標準型內張夾具，我們能提供特殊內張夾具設計訂製的服務。
請與朝銓聯繫，取得更詳細的產品資訊。

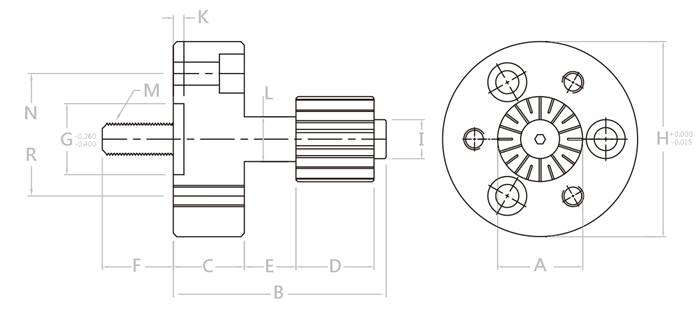

產品尺寸與規格
|
|
|
( 單位 : mm )
|
|
標準型
|
|
型號
|
3A1
|
2C1
|
1C1
|
18C1
|
4C1
|
5C1
|
6C1
|
7C1
|
8C1
|
|
A ( 內張套徑)
|
最小
|
12.5
|
16.0
|
22.0
|
28.5
|
41.0
|
63.5
|
76.2
|
89.0
|
130.0
|
|
最大
|
16.0
|
22.0
|
28.5
|
41.0
|
63.5
|
76.2
|
89.0
|
130.0
|
178.0
|
|
B
|
60
|
66
|
72
|
79
|
84
|
109
|
118
|
133
|
153
|
|
C
|
20
|
25
|
30
|
|
D
|
22.0
|
27.0
|
32.0
|
38.0
|
43.0
|
51.0
|
57.0
|
63.5
|
79.5
|
|
E
|
14.6
|
15.0
|
15.5
|
15.3
|
14.8
|
25.3
|
24.7
|
25.2
|
24.5
|
|
F
|
20
|
22
|
30
|
31
|
36
|
36
|
37
|
47
|
22
|
|
G
|
40
|
60
|
100
|
|
H
|
75
|
120
|
180
|
|
J
|
11.0
|
15.0
|
20.0
|
26.5
|
37.5
|
55.0
|
74.5
|
86.5
|
124.0
|
|
K
|
6
|
|
L
|
12.6
|
14.1
|
20.7
|
26.3
|
37.0
|
57.3
|
71.1
|
84.1
|
123.0
|
|
M(拉桿牙徑)
|
M4
|
M8
|
M8
|
M10
|
M12
|
M20
|
M20
|
M24
|
M36
|
|
N(安裝螺絲)
|
Ø58-M8
|
Ø94-M10
|
Ø150-M12
|
|
R(定位螺絲)
|
Ø28-M4
|
Ø58-M6
|
Ø94-M8
|
Ø150-M10
|
|
拉桿拉力(kgf)
|
700
|
1000
|
1200
|
1800
|
2300
|
2800
|
3200
|
3700
|
5500
|
|
|
|
( 單位 : mm )
|
|
沉頭型
|
|
型號
|
3A2
|
2C2
|
1C2
|
18C2
|
4C2
|
5C2
|
6C2
|
7C2
|
8C2
|
|
A(內張套徑)
|
最小
|
16.5
|
22.0
|
28.5
|
40.0
|
51.0
|
73.0
|
89.0
|
101.0
|
143.0
|
|
最大
|
22.0
|
28.5
|
40.0
|
51.0
|
73.0
|
89.0
|
102
|
143.0
|
178
|
|
C
|
20
|
25
|
30
|
|
D
|
26.0
|
32.0
|
38.0
|
45.0
|
50.0
|
60.0
|
69.0
|
78.5
|
99.5
|
|
E
|
14.6
|
15.0
|
15.5
|
15.3
|
14.8
|
25.3
|
24.7
|
25.2
|
24.6
|
|
F
|
20
|
22
|
30
|
31
|
36
|
36
|
37
|
47
|
22
|
|
G
|
40
|
60
|
100
|
|
H
|
75
|
120
|
180
|
|
J
|
11.0
|
15.0
|
20.0
|
26.5
|
37.0
|
55.0
|
74.5
|
86.5
|
124.0
|
|
K
|
6
|
|
L
|
12.6
|
14.1
|
20.7
|
26.3
|
37.0
|
57.3
|
71.1
|
84.1
|
123.0
|
|
M(拉桿牙徑)
|
M4
|
M8
|
M8
|
M10
|
M12
|
M20
|
M20
|
M24
|
M36
|
|
N(安裝螺絲)
|
Ø58-M8
|
Ø94-M10
|
Ø150-M12
|
|
R(定位螺絲)
|
Ø28-M4
|
Ø58-M6
|
Ø94-M8
|
Ø150-M10
|
|
拉桿拉力(kgf)
|
700
|
1000
|
1200
|
1800
|
2300
|
2800
|
3200
|
3700
|
5500
|
若需訂製轉接螺帽，請點此下載『拉桿連結訂購表』填寫詳細尺寸，並提供朝銓業務，為您處理後續，
謝謝。
此產品為進口件，如有訂購相關問題，歡迎來電！

|
