油氣壓固定式夾頭首頁 / 產品介紹

JAS-PL固定式夾頭-後拉型

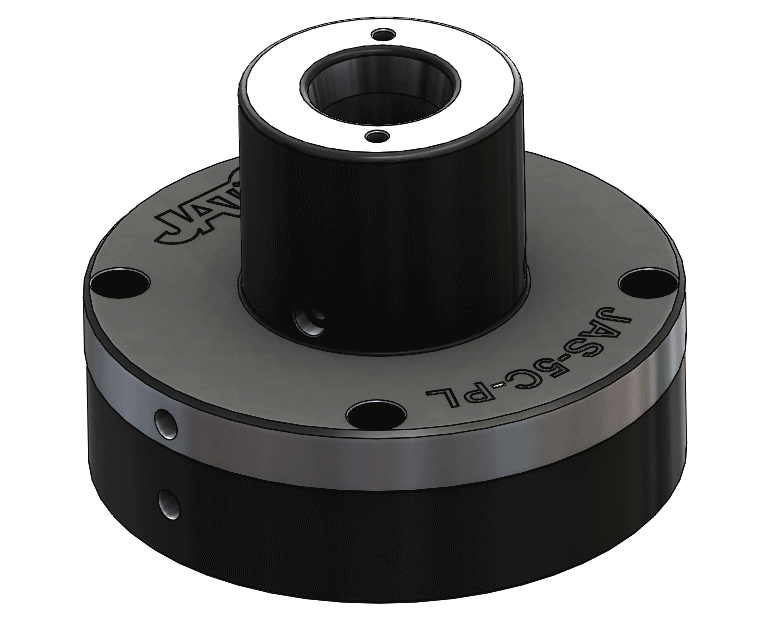

JAS-5C-PL / JAS-16C-PL


JAS-5C-PL/JAS-16CPL

精密氣壓立式筒夾夾頭(後拉式)



產品特性

◢ 鋼製夾頭本體

◢ 高精度，高剛性，產品壽命長

◢ 精密立式氣壓筒夾夾頭

◢ 後拉夾緊，精度高

◢ 搭配美規5C筒夾/16C筒夾

◢ 夾頭強制放料設計，不卡料

◢ 防塵，防屑，防切削液

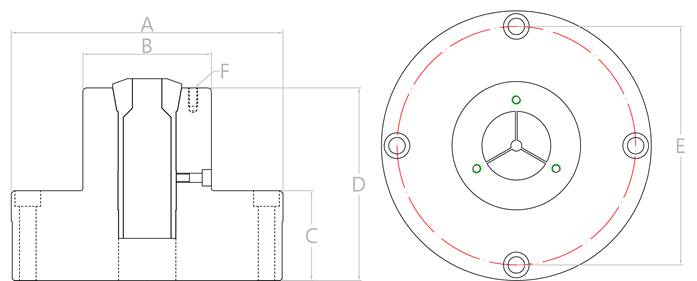

固定式夾頭尺寸及性能規格



( 單位 : mm )



A

B

C

D

E

F

F ( 安裝螺絲 )

JAS-5C-PL

148

70

49

105

130

P.C.D.Ø50

3H-M5

4H-M8

JAS-16C-PL

178

90

49

126

158

P.C.D.Ø73

2H-M5





筒夾

工作壓力

最大夾徑

活塞面積

夾持力

產品淨重

JAS-5C-PL

5C筒夾

3-8kg/cm2

26mm

88cm2

2355kgf@7kg/cm2

6.6 kgs

JAS-16C-PL

16C筒夾

40mm

131cm2

3410kgf@7kg/cm2

10.3 kgs







 ( 單位 : mm )

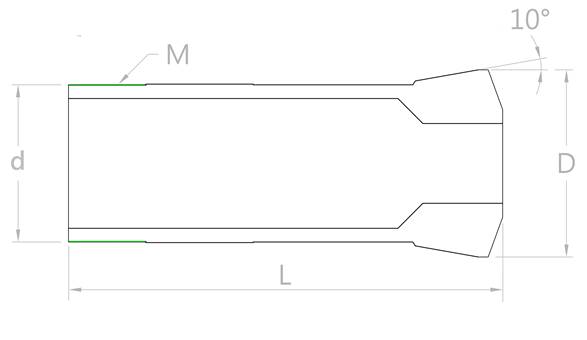

後拉式筒夾

最大夾持徑

型號

d ( 小徑 )

斜度

L ( 全長 )

M ( 螺牙 )

D ( 大徑 )

圓孔

四角

六角

5C

31.75

10°

87.0

M31.5x20T

37.5

26

19

23

16C

48.0

10°

114.0

M47.5xP1.75

58

40

28.2

34.6
