CAF

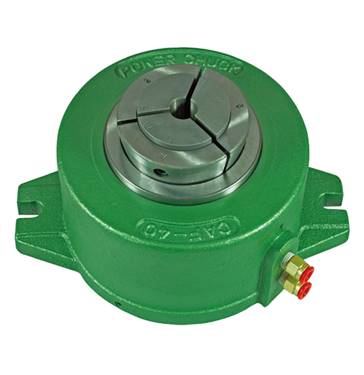

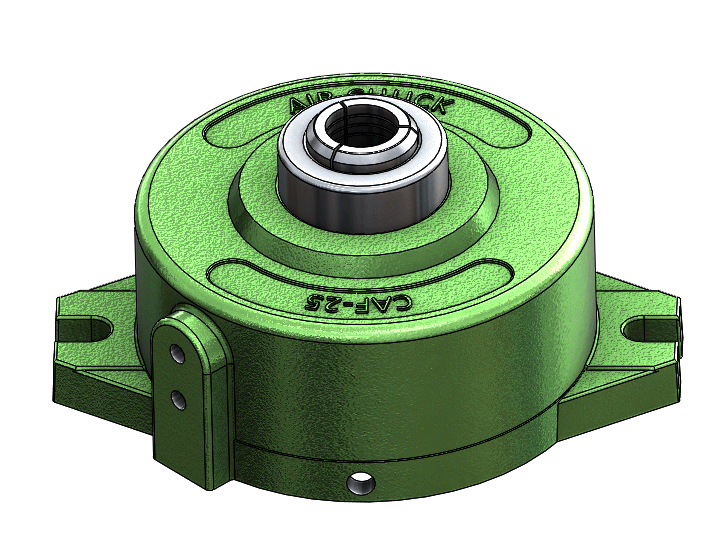

Series 油氣壓固定式夾頭
|
|
|
|
產品特性 ◢ 朝銓經典產品，經久耐用 ◢ 防塵，防屑，防切削液 ◢ 夾頭強制放料設計，不放料 ◢ 壓縮空氣驅動，安裝簡易 ◢ 低成本，高性能，壽命長 ◢ 雙活塞設計，夾持力強大(CAF-40/CAF-70) ◢ 鑽孔機與攻牙機專用 |
|
|
|
||||||||
|
(

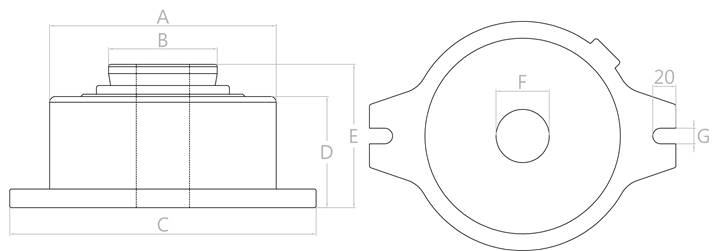

單位：mm ) |
||||||||
|
|
A |
B |
C |
D |
E |
F |
G |
工作筒夾/副爪 |
|
CAF-25 |
162 |
60 |
222 |
73 |
103 |
26 |
13 |
YB-25筒夾 |
|
CAF-40 |
196 |
94 |
256 |
96 |
124 |
48 |
13.5 |
C-40副爪 |
|
CAF-70 |
216 |
136 |
290 |
103 |
135 |
68 |
C-70副爪 |
|
|
|
驅動源 |
工作壓力 |
最大夾徑 通孔/不通孔 |
活塞面積 |
夾持力 |
產品淨重 |
|
CAF-25 |
氣壓 油壓 |
3-15kg/cm2 |
26mm/28mm |
130 cm2 |
3185 kgf@7kg/cm2 |
8.9 kgs |
|
CAF-40 |
3-10kg/cm2 |
45mm/50mm |
192 cm2 |
4700 kgf@7kg/cm2 |
16.3 kgs |
|
|
CAF-70 |
5-10kg/cm2 |
68mm/90mm |
242 cm2 |
5930 kgf@7kg/cm2 |
20.2 kgs |
|
|
|||||||
|

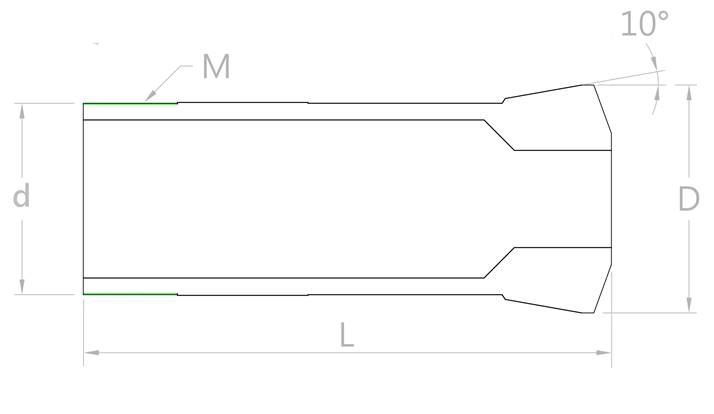

( 單位 : mm ) |
|||||||
|
後拉式筒夾 |
最大夾持徑 |
||||||
|
型號 |
d ( 小徑 ) |
D ( 大徑 ) |
L ( 全長 ) |
M ( 螺牙 ) |
圓孔 |
四角 |
六角 |
|
YB-25 |
32. |
39.5 |
102 |
M31.5x20T |
27 |
19 |
23 |
|
|
|||||||||
|

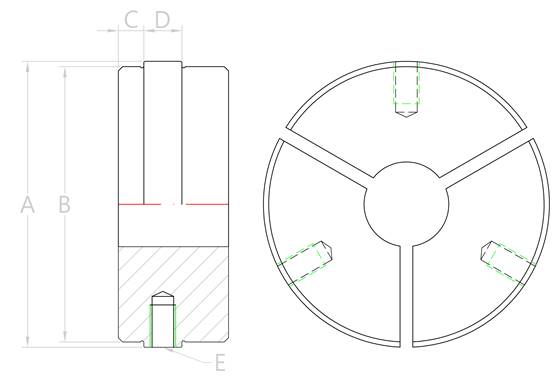

( 單位 : mm ) |
|||||||||
|
型號 |
A |
B |
C |
D |
安裝螺絲 |
||||
|
C-40 |
67.5 |
65 |
6 |
9 |
M6x12 |
||||
|
C-70 |
107.5 |
105 |
6 |
9 |
M6x12 |
||||
|
|
|||||||||
|
可根據工件外型與夾持需求所設計的專用夾爪 |
|||||||||
|
|
|
|
|
|
|||||
|
標準通孔型 |
兩層型 (短工件適用) |
強力十字溝 (或圓溝) |
六角或異型件 |
特殊加高型 |
|||||
|
|
