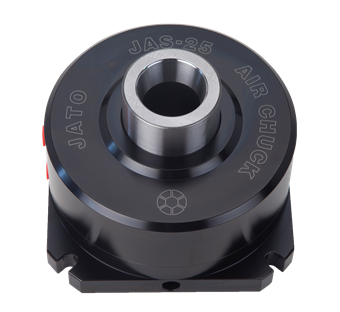

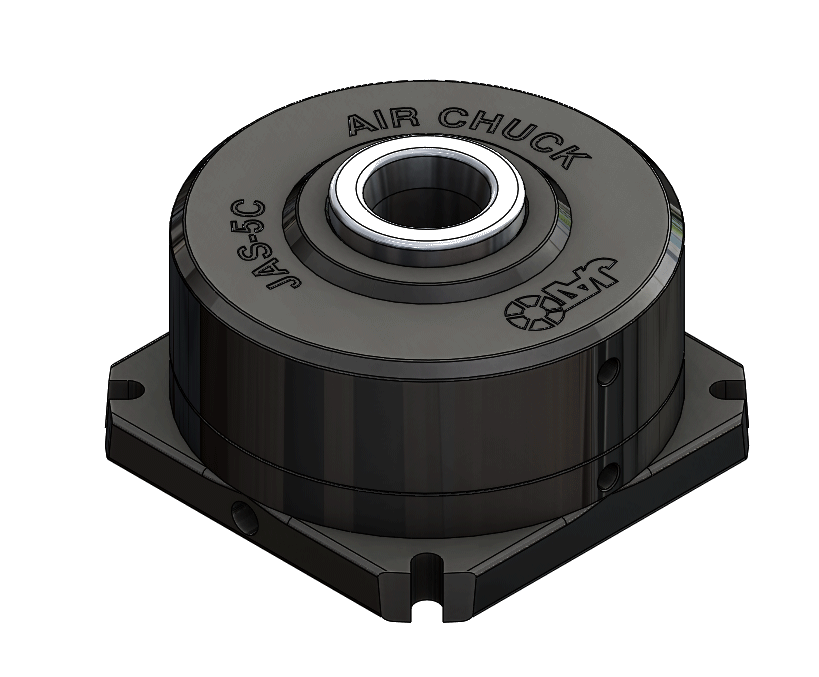

JAS/JHS 油氣壓固定式夾頭-前推型
|
|
||
產品特性 ◢ 鋼製夾頭本體 ◢ 高精度,高剛性,產品壽命長 ◢ 防塵,防屑,防切削液 ◢ 夾頭強制放料設計,不卡料 ◢ 體積小,重量輕,工作速度快 |
▲加工中心應用範例 |
▲旋轉式加工機應用範例 |
|

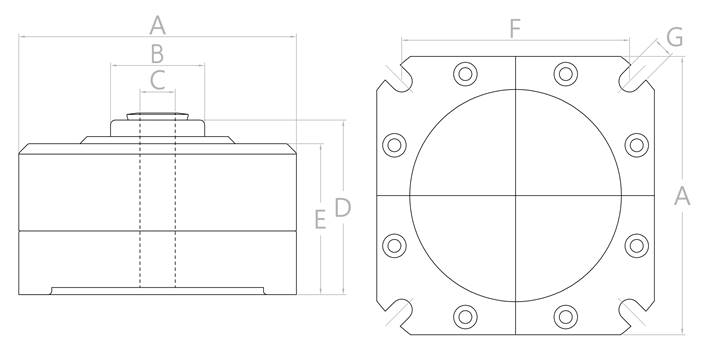

固定式夾頭尺寸及規格
|
||||||||||
( 單位 : mm ) |
||||||||||
筒夾式油氣壓固定式夾頭 |
||||||||||
|
A |
B |
C |
D |
E |
F |
H |
活塞 面積 |
||
JAS-15 |
118 |
40 |
15 |
77 |
64 |
97 |
9 |
79cm2 |
||
JAS-25 |
144 |
55 |
26 |
105 |
74 |
118 |
112cm2 |
|||
JAS-5C |
90 |
|||||||||
|
工作 筒夾 |
驅動源 |
工作壓力 |
最大夾持徑 (通孔/不通孔) |
夾持力 |
產品 淨重 |
JAS-15 |
YB15 |
氣壓 油壓 |
3-15kg/cm2 |
15mm/18mm |
2135 kgf@7kg/cm2 |
4.7 kgs |
JAS-25 |
YB25 |
26mm/28mm |
2945 kgf@7kg/cm2 |
8.5 kgs |
||
JAS-5C |
5C |
8.4 kgs |
|
||||||||||||||
( 單位 : mm ) |
||||||||||||||
副爪式油氣壓固定式夾頭 |
||||||||||||||
|
A |
B |
C |
D |
E |
F |
G |
活塞 面積 |
||||||
JAS-40 |
168 |
95 |
38 |
98.5 |
78 |
136.5 |
11 |
240 cm2 |
||||||
JHS-40 |
144 |
95.5 |
73 |
118 |
9 |
86 cm2 |
||||||||
JAS-70 |
216 |
136 |
68 |
133.5 |
105 |
169.5 |
13 |
242 cm2 |
||||||
JHS-70 |
190 |
96 |
74 |
153.5 |
11 |
110 cm2 |
||||||||
|
工作 副爪 |
驅動源 |
工作 壓力 |
最大夾持徑 (通孔/不通孔) |
夾持力 |
產品 淨重 |
JAS-40 |
C-40 |
氣壓 油壓 |
3-8 kg/cm2 |
38mm/50mm |
4065 kgf@7kg/cm2 |
12.1 kgs |
JHS-40 |
5-20 kg/cm2 |
4150 kgf@20kg/cm2 |
8.2 kgs |
|||
JAS-70 |
C-70 |
5-10 kg/cm2 |
68mm/90mm |
5930 kgf@7kg/cm2 |
23.0 kgs |
|
JHS-70 |
6-20 kg/cm2 |
5360 kgf@20kg/cm2 |
12.7kgs |
|
|||||||
( 單位 : mm ) |
|||||||

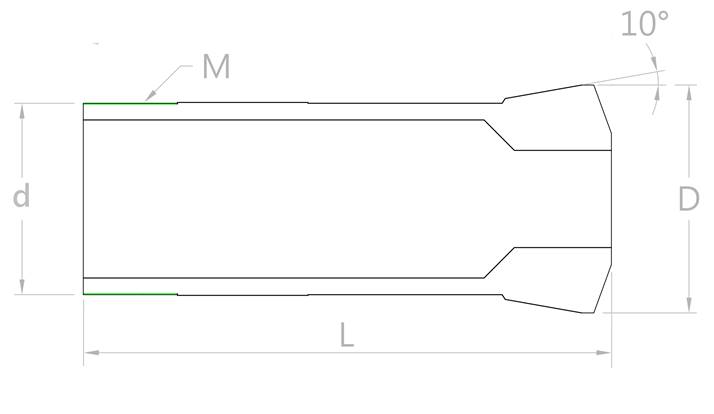

後拉式筒夾 |
最大夾持徑 |
||||||
型號 |
d ( 小徑
) |
D ( 大徑 ) |
L ( 全長
) |
M ( 螺牙
) |
圓孔 |
四角 |
六角 |
YB-15 |
19 |
26 |
76 |
M18xP1.2 |
16.2 |
10.6 |
13 |
YB-25 |
32. |
39.5 |
102 |
M31.5x20T |
27 |
19 |
23 |
5C |
31.75 |
37.5 |
87 |
M31.5x20T |
26 |
19 |
23 |
|
|||||||||
( 單位 :
mm ) |
|||||||||

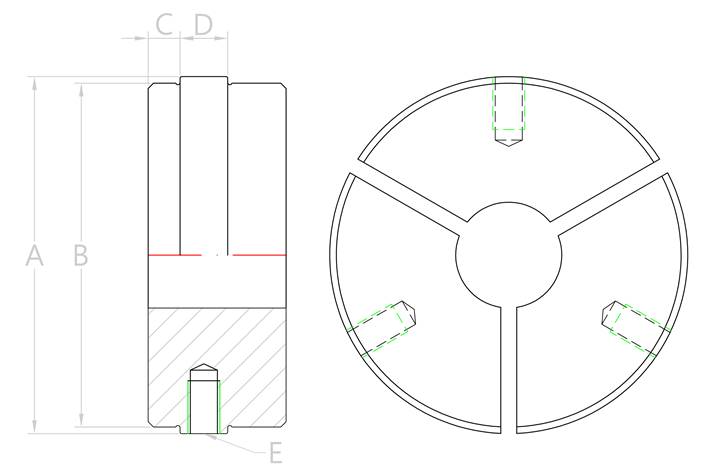

型號 |
A |
B |
C |
D |
安裝螺絲 |
||||
C-40 |
67.5 mm |
65 mm |
6 mm |
9 mm |
M6x12 |
||||
C-70 |
107.5 mm |
1075 mm |
6 mm |
9 mm |
M6x12 |
||||
|
|||||||||
根據工件外型與夾持需求所設計的專用夾爪 |
|||||||||
|
|
|
|
|
|||||
標準通孔型 |
兩層型 (短工件適用) |
強力十字溝 (或圓溝) |
六角或異型件 |
特殊加高型 |
|||||
