JPCA 精密後拉筒夾夾頭
|
|
產品特色 ◢ 搭配德國原裝精密筒夾 ◢ 快速更換筒夾設計,30秒以內快速更換工作尺寸 ◢ 中心止檔設計,工件軸向位置穩定 ◢ 油壓迴轉缸驅動工作,高夾持力 ◢ 筒夾開口度0.5mm以上,適合機械手自動上料作業 ◢ 平行夾持,對工件公差容許大 ◢ 適合安裝於數控車床 、研磨機、專用機等工作 |
▲搭配MQ42更換扳手 |
|
|
▲德國橡膠筒夾 |
|
|||||||||||||

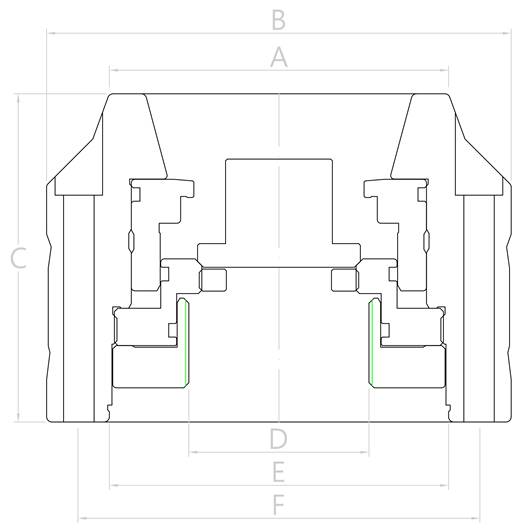

( 單位 : mm ) |
|||||||||||||
型號 |
A |
B ( P.C.D ) |
C |
D 轉接拉管最大牙徑 |
E |
F |
安裝螺絲孔 |
||||||
JPCA-42Z100 |
100 |
137 |
97 |
M55xP2.0 |
100 |
118 |
6H-M10 |
||||||
JPCA-65Z130 |
164 |
133.4 |
106.4 |
M72xP1.5 |
130 |
147 |
6H-M12 |
||||||
|
|||||||||||||
型號 |
最大 夾持徑 |
拉杆軸 向行程 |
筒夾 行程 |
最大 夾持力 |
最大允許 軸向拉力 |
最高轉速RPM |
產品淨重 |
||||||
JPCA-42Z100 |
42mm |
5.0mm |
±5.0mm |
7200 kgf |
3200 kgf |
6500 |
7.3 kgs |
||||||
JPCA-65Z130 |
65mm |
9000 kgf |
4000 kgf |
5500 |
11 kgs |
||||||||
|
|||||||||||||
|
|||||||
( 單位
: mm ) |
|||||||

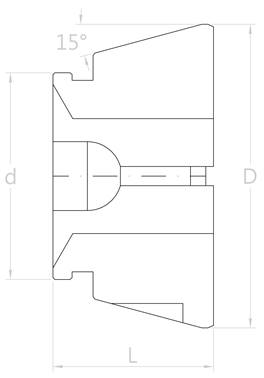

精密橡膠筒夾 |
最大夾持徑 |
配合型號 |
|||||
型號 |
d ( 小徑 ) |
L ( 全長 ) |
D ( 大徑 ) |
圓孔 |
四角 |
六角 |
專用卸爪器 |
42BZI |
54.0 |
42.0 |
79.3 |
42 |
30.1 |
36.3 |
MV3200 |
65BZI |
80.0 |
53.0 |
99.5 |
65 |
45.9 |
56.0 |
MV6500 |
|
