CHP206-42BZI 迴轉型油壓筒夾夾頭
( 原型號 CHP206-SS42 )
適用於分度盤、旋轉台等四軸/五軸自動夾持
|
產品規格
|
|
|||||||||||||
|
( 單位:mm ) |
|||||||||||||
|
A |
B ( P.C.D ) |
C |
D |
E |
F |
G |
H |
||||||
|
166 |
147 |
130 |
M43.5xp1.5 |
6 |
100 |
52 |
135 |
||||||
|
|
|||||||||||||
|
驅動源 |
筒夾型號 |
最高轉速RPM |
最大夾持徑 |
活塞面積 |
|||||||||
|
油壓 |
42BZI筒夾 |
80 |
42mm |
66cm2 |
|||||||||
|
|
|||||||||||||
|
安裝螺絲孔 |
工作壓力 |
夾持力 |
產品淨重 |
||||||||||
|
4H-M10 ( 前鎖 ) |
10-30kg/cm2 |
5669 kgf@30kg/cm2 |
9.7 kgs |
||||||||||
|
|
|||||||
|
( 單位 : mm ) |
|||||||
|

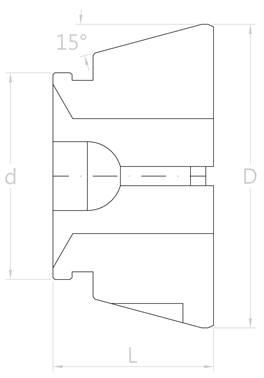

精密橡膠筒夾 |
最大夾持徑 |
配合型號 |
|||||
|
型號 |
d ( 小徑 ) |
L ( 全長 ) |
D ( 大徑 ) |
圓孔 |
四角 |
六角 |
專用卸爪器 |
|
42BZI |
54.0 |
42.0 |
79.3 |
42 |
30.1 |
36.3 |
MV3200 |
|
|
