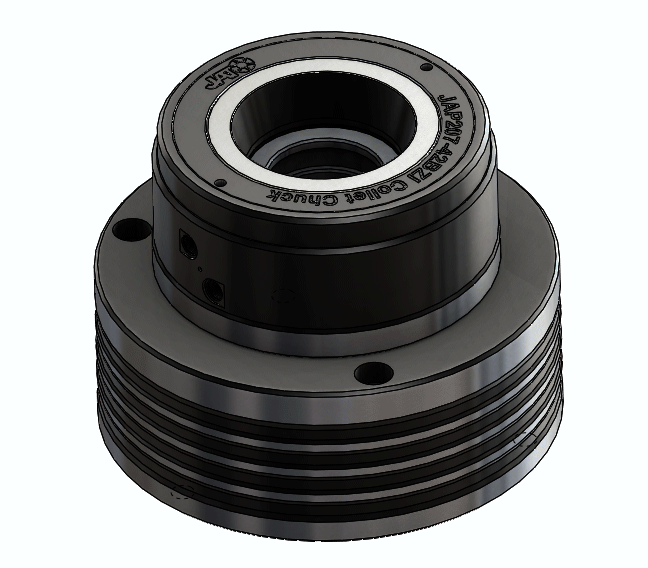

JAP207-42BZI 迴轉型氣壓筒夾夾頭
安裝於車床、磨床或四軸/五軸旋轉台
|
|
|
|
產品特色 ◢ 採用德國原廠橡膠筒夾 ◢ 內藏高速氣壓迴轉缸 ◢ 節省安裝迴轉缸、油箱、幫浦等設備成本 ◢ 平行後拉設計，提供高精度與夾持穩定性 ◢ 雙活塞設計，夾持力強大 ◢ 選用進品深溝球軸承，堅固穩定耐用 ◢ 夾頭本體半密封設計，高度防水防塵 ◢ 切削水不可直接沖向夾頭本體 |
▲搭配MQ42更換扳手 |
|
▲5μm濾網 使用於JAP100/200全系列 (隨箱附帶一組) |
|
|

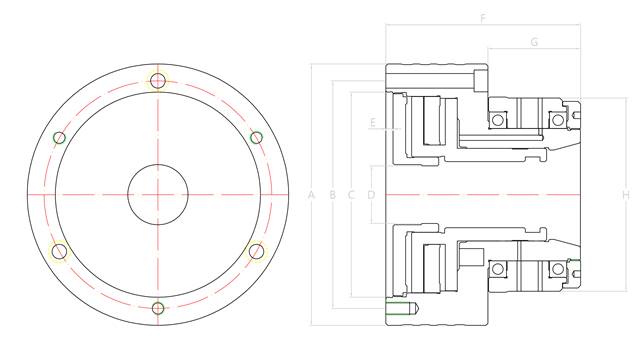

( 單位 : mm ) |
|||||||
|
A |
B ( P.C.D ) |
C |
D |
E |
F |
G |
H |
|
197 |
172 |
155 |
42 |
5.5 |
146 |
69.5 |
146 |
|
氣壓/油壓 |
筒夾型號 |
最高轉速RPM |
最大夾持徑 |
活塞面積 |
|
氣壓 |
42BZI筒夾 |
2500 |
42mm |
256cm2 |
|
安裝螺絲孔 |
工作壓力 |
夾持力 |
產品淨重 |
|
3H-M10 (前鎖)+ |
3-7kg/cm2 |
3530 kgf@7kg/cm2 |
21.9 kgs |
|
|
|||||||
|

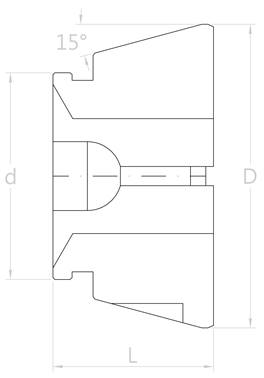

( 單位 : mm ) |
|||||||
|
精密橡膠筒夾 |
最大夾持徑 |
配合型號 |
|||||
|
型號 |
d ( 小徑 ) |
L ( 全長 ) |
D ( 大徑 ) |
圓孔 |
四角 |
六角 |
專用卸爪器 |
|
42BZI |
54.0 |
42.0 |
79.3 |
42 |
30.1 |
36.3 |
MV3200 |
|
|
|
|
