迴轉型氣壓筒夾夾頭首頁 / 產品介紹
JAP200

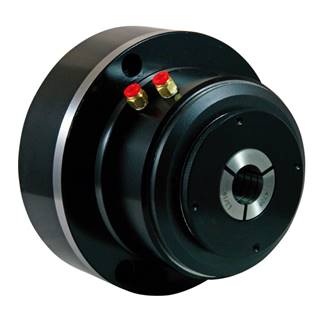

迴轉型氣壓筒夾夾頭
安裝於車床、磨床或四軸/五軸旋轉台
|
|
|
|
|
產品特性 ▲最大夾持徑可達80mm
(JAP210-B80) ▲全系列需搭配5um等級三點組合使用 ▲加大活塞面積，夾持力強大 ▲選用進口深溝球軸承，堅固穩定耐用 ▲夾頭本體半密封設計，高度防水防塵 (不斷氣狀態時可保持防水) |
▲5μm濾網 使用於JAP100/200全系列 (隨箱附帶一組) |
|
|
▲精密筒夾夾頭內藏高速迴轉缸，免安裝迴轉缸與拉桿 ▲節省安裝油壓迴轉缸、油箱、油壓幫浦等設備成本 ▲產品型號完整，有5C型、16C型、B42型、B60型、B80型筒夾夾頭，可以選用 |
||
|
|
||
|
應用例 : 安裝於車床//磨床/專用機主軸 |
應用例 : 安裝於四軸/五軸旋轉盤 |
|
|
|
||||||||
|

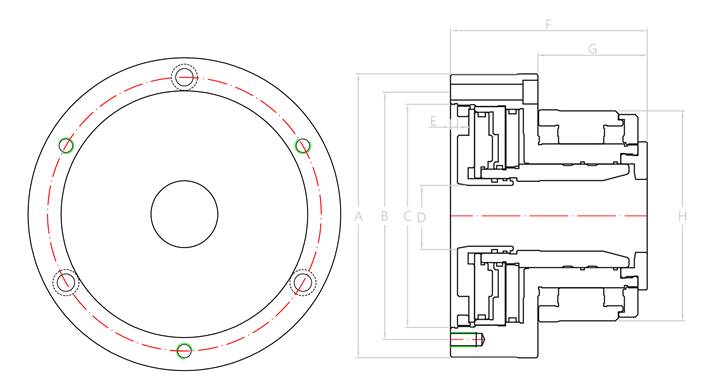

( 單位 : mm ) |
||||||||
|
|
A |
B ( P.C.D ) |
C |
D |
E |
F |
G |
H ( P.C.D ) |
|
JAP207-B42 |
197 |
172 |
155 |
42 |
5 |
138 |
77 |
146 |
|
JAP208-B60 |
214 |
186 |
170 |
60 |
5.5 |
148 |
85 |
164 |
|
JAP210-B80 |
170 |
226 |
200 |
80 |
6 |
151 |
80 |
197 |
|
|
最高轉速 |
最大夾持徑 |
夾持力 |
活塞面積 |
工作壓力 |
|
JAP207-B42 |
2500 |
42mm |
4740
kgf@7kg/cm2 |
280cm2 |
3-8 kg/cm2 |
|
JAP208-B60 |
2000 |
60mm |
5150
kgf@7kg/cm2 |
304cm2 |
|
|
JAP210-B80 |
1500 |
80mm |
6030
kgf@7kg/cm2 |
356cm2 |
|
|
活塞面積 |
安裝螺絲孔 |
工作筒夾 |
產品淨重 |
|
JAP207-B42 |
280cm2 |
3H-M10 (前鎖)+ 3H-M10 (後鎖) |
B42 |
17.2
kgs |
|
JAP208-B60 |
304cm2 |
B60 |
21.5
kgs |
|
|
JAP210-B80 |
356cm2 |
6H-M10 (前鎖) |
B80 |
32 kgs |
|
|
|||||||
|
( 單位 : mm ) |
|||||||
|

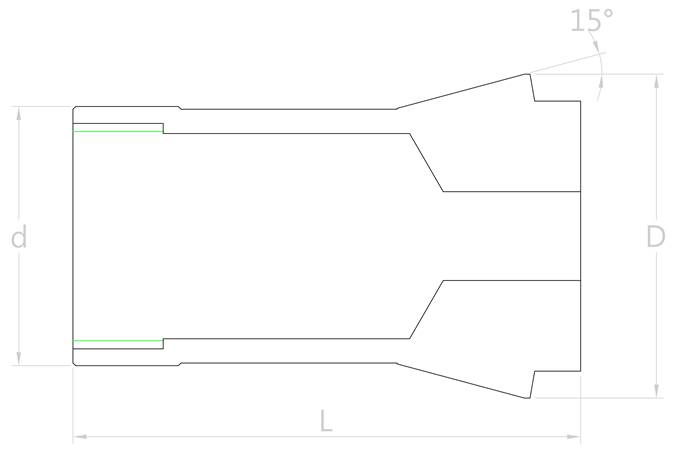

前推式筒夾 |
最大夾持徑 |
||||||
|
型號 |
d(小徑) |
L(全長) |
D(大徑) |
圓孔 |
四角 |
六角 |
|
|
B42(173E) |
48 |
94 |
60 |
44 |
30.1 |
37 |
|
|
B60(185E) |
66 |
110 |
84 |
61 |
43 |
52 |
|
|
B80(193E) |
90 |
130 |
107 |
80 |
56.5 |
69.2 |
|
|
|
