產品特色

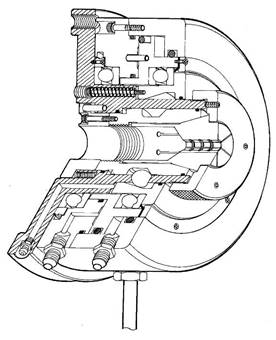

▲內藏油壓/氣壓迴轉缸，免額外安裝迴轉缸

▲安裝簡易，快速建置工作夾持系統

▲氣壓型夾頭缸體加大，提升夾持力

▲筒夾快速更換設計，高工作彈性

▲夾頭具中心通孔設計，配合自動送料系統工作

▲夾持/放料周期短，生產速度快

▲可不停機上下料

▲適合傳統車床改裝自動化或半自動化

▲適合組裝各式專用加工機械

▲切銷液不可直接沖向夾頭本體

▲採用增力2.0倍設計，提供增大夾持力

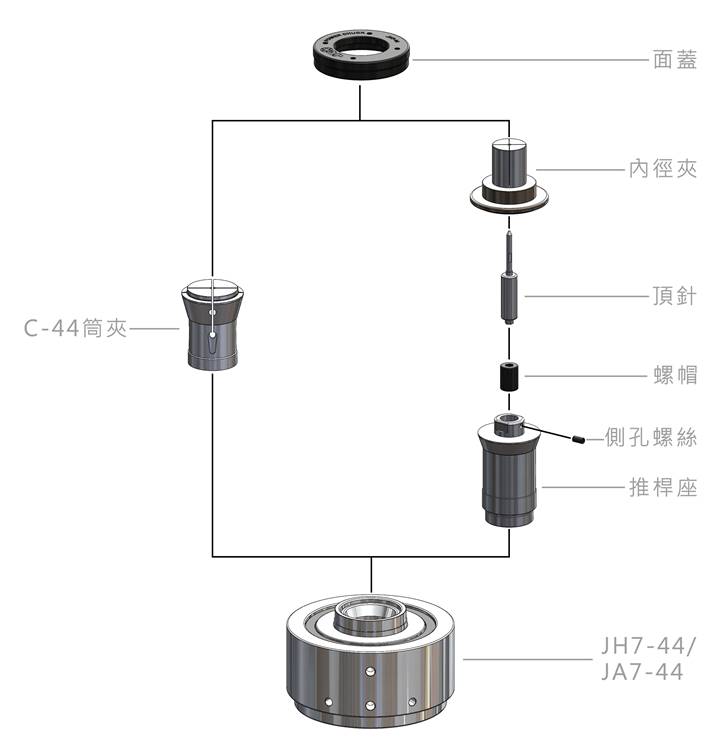

▲可選購內張套件進行內張夾持作業

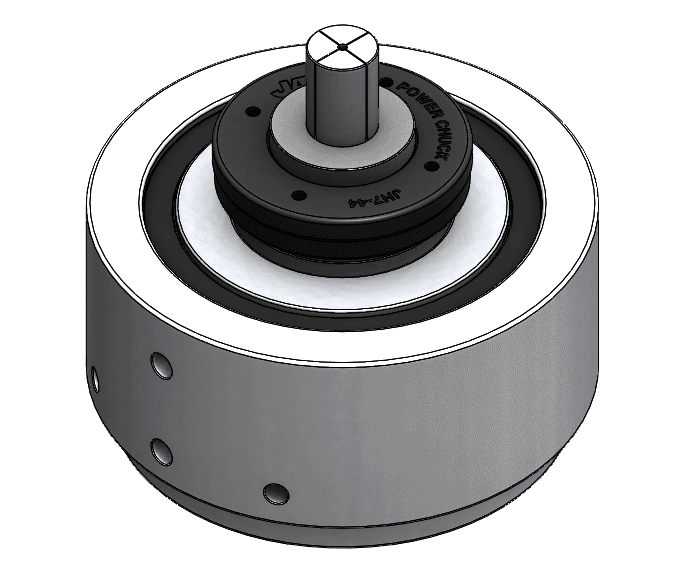

▲搭配內徑夾

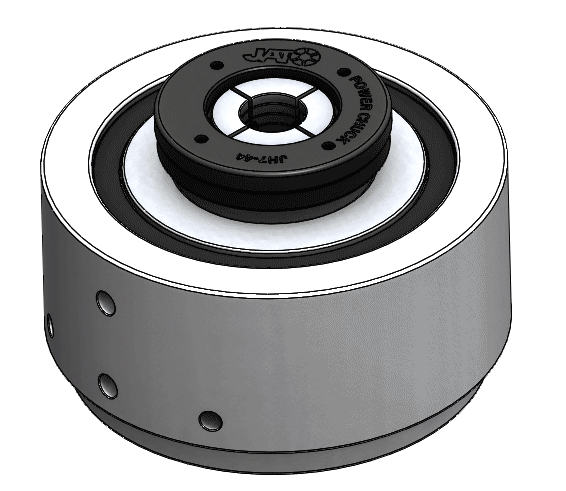

▲搭配筒夾

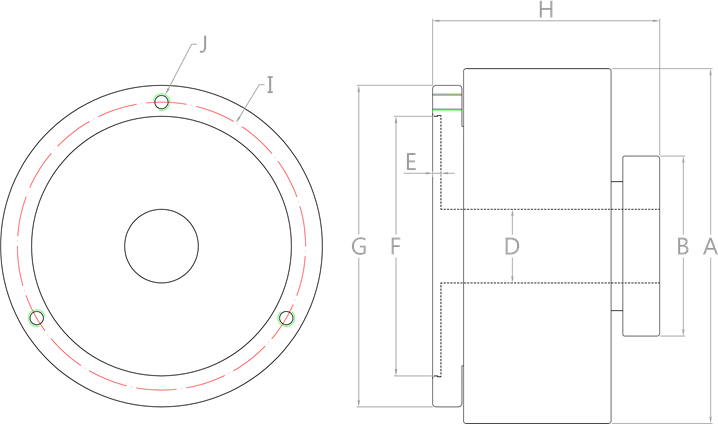

( 單位 : mm )

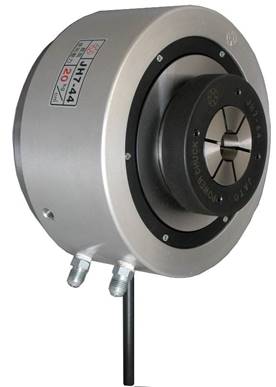

筒夾快速迴轉夾頭

A

B

C

D

E

G

H

I

(P.C.D)

J

JA/H7-44

192

155

44

5

135

107

212

172

3H-M10

(後鎖)

工作筒夾

驅動源

工作壓力

最高轉速RPM

JA/H7-44

C-44筒夾

C-44I內徑夾

油氣壓共用

2-20kg/cm²

1600

最大夾徑(通孔)

活塞面積

夾持力

產品淨重

JA/H7-44

44mm

117cm²

4725 kgf@7kg/cm²

16.7 kgs

 ( 單位 : mm )

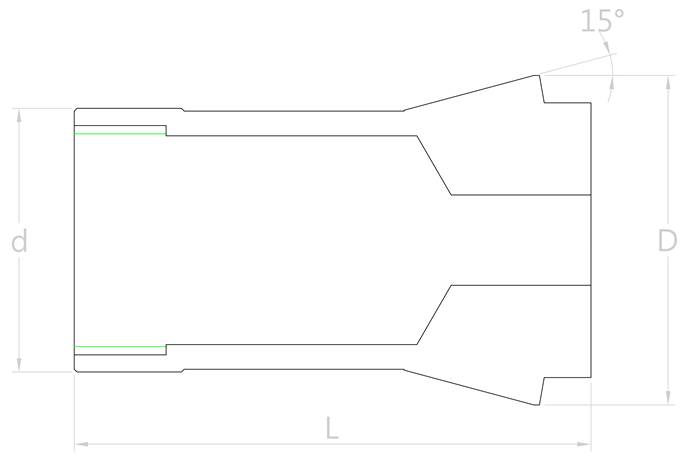

前推式筒夾

最大夾持徑

型號

d (小徑 )

L (全長)

D (大徑)

圓孔

四角

六角

C-44

54

87

68

47

32

38.1

訂購內徑夾請點此下載『C44I-內徑夾訂購表』填寫詳細尺寸，並提供朝銓業務，為您處理後續，謝謝。
