本公司自2017年起,全面停止生產及銷售『雙向主軸夾座』
油氣壓快速迴轉夾頭首頁 / 產品介紹

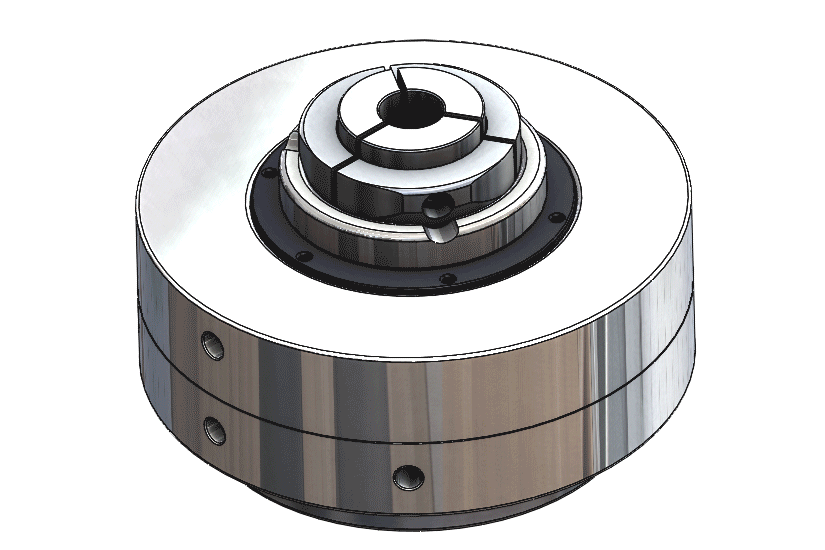

副爪式快速迴轉夾頭

JA5/JH5-25,JA7/JH7-40,JA7/JH7-70,JH9-90,JH9-120

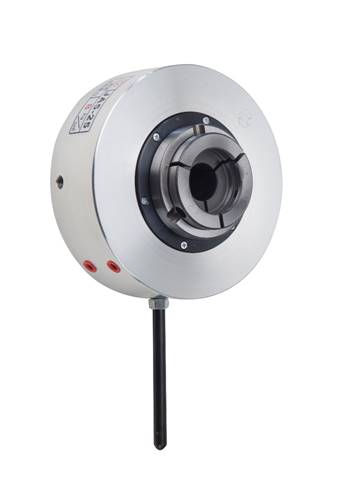

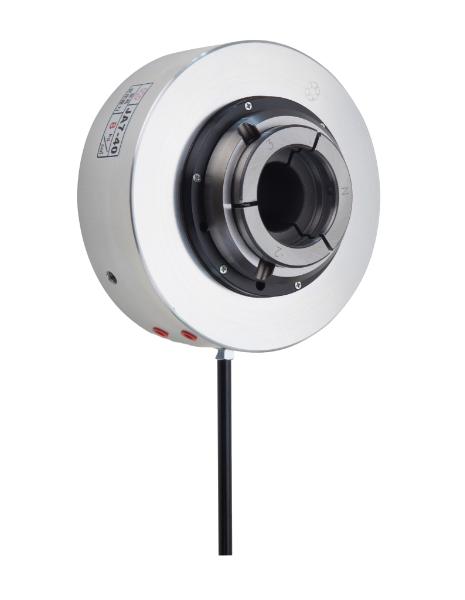

JA/JH 油氣壓快速迴轉夾頭



產品特色

▲內藏油壓/氣壓迴轉缸,免額外安裝迴轉缸

▲安裝簡易,快速建置工作夾持系統

▲氣壓型夾頭缸體加大,提升夾持力

▲副爪快速更換設計,高工作彈性

▲夾頭具中心通孔設計,配合自動送料系統工作

▲夾持/放料周期短,生產速度快

▲可不停機上下料

▲適合傳統車床改裝自動化或半自動化

▲適合組裝各式專用加工機械

切銷液不可直接沖向夾頭本體

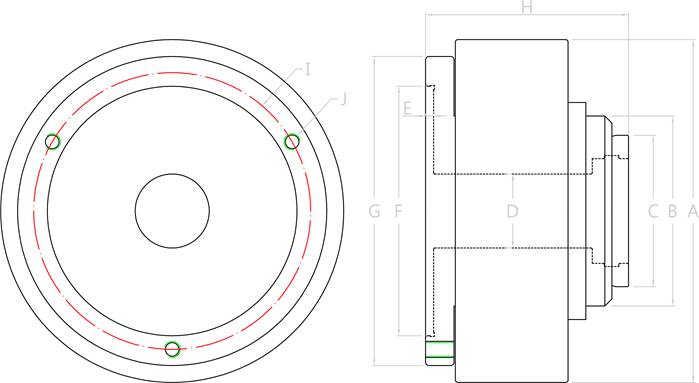

產品尺寸及性能規格

( 單位 : mm )

副爪式快速迴轉夾頭-氣壓



A

B

C

D

E

F

G

H

I

J

JA5-25

170

68

45

25

4

100

135

102.5

115

3H-M8

JA7-40

213

94

65

45

5

155

192

126

172

3H-M10

JA7-70

265

136

105

68

5

141





工作副爪

工作壓力

最高轉速

最大夾徑

( 通孔/不通孔 )

活塞面積

夾持力

產品淨重

JA5-25

C-25

2-9 kg/cm2

1800

25mm/32mm

115cm2

2254 kgf@7kg/cm2

7.3 kgs

JA7-40

C-40

1600

45mm/50mm

182cm2

3567 kgf@7kg/cm2

14.4 kgs

JA7-70

C-70

1400

68mm/90mm

329cm2

6429 kgf@7kg/cm2

23.0 kgs



( 單位 : mm )

副爪式快速迴轉夾頭-油壓



A

B

C

D

E

F

G

H

I

J

JH5-25

138

68

45

25

4

100

135

102.5

115

3H-M8

JH7-40

190

94

65

45

5

155

192

124.5

172

3H-M10

JH7-70

211

136

105

68

5

155

192

141

172

JH9-90

232

136

105

88

6

190

230

150

210

3H-M12

JH9-120

275

168

140

118

6

190

229

157.5

210





工作

副爪

工作壓力

最高轉速

最大夾徑

( 通孔/不通孔 )

活塞面積

夾持力

產品

淨重

JH5-25

C-25

10-25 kg/cm2

1800

25mm/32mm

56cm2

2508 kgf@16kg/cm2

5.8 kgs

JH7-40

C-40

10-20 kg/cm2

1600

45mm/50mm

85cm2

4032 kgf@16kg/cm2

12.8 kgs

JH7-70

C-70

1400

68mm/90mm

117cm2

5197 kgf@16kg/cm2

18.0 kgs

JH9-90

C-90

10-15 kg/cm2

1100

88mm/88mm

133cm2

5913 kgf@16kg/cm2

22.4 kgs

JH9-120

C-120

900

118mm/118mm

183cm2

6148 kgf@12kg/cm2

31.6 kgs

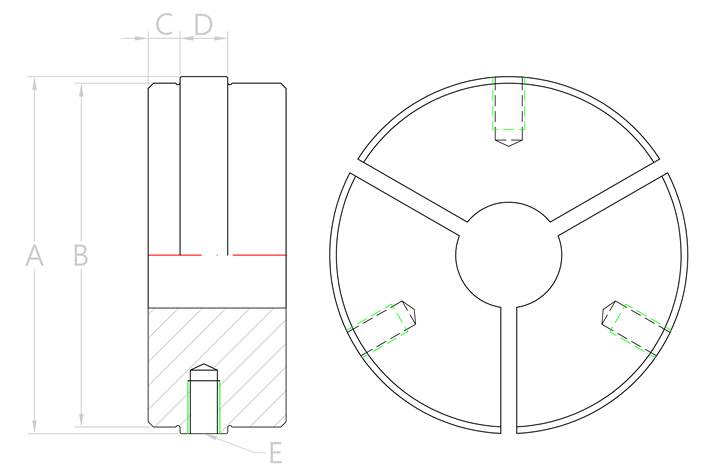

快速迴轉夾頭/固定型夾頭專用副爪

( 單位 : mm )

型號

A

B

C

D

安裝螺絲

C-25

47.5 mm

45 mm

3.5 mm

7 mm

M5x10

C-40

67.5 mm

65 mm

6 mm

9 mm

M6x12

C-70

107.5 mm

105mm

6 mm

9 mm

M6x12

C-90

107.5 mm

105mm

6 mm

9 mm

M6x12

C-120

143.5 mm

140 mm

6 mm

9 mm

M6x14



根據工件外型與夾持需求所設計的專用夾爪

標準通孔型



兩層型

(短工件適用)

強力十字溝

(或圓溝)

六角或異型件



特殊加高型











( 單位 : mm )

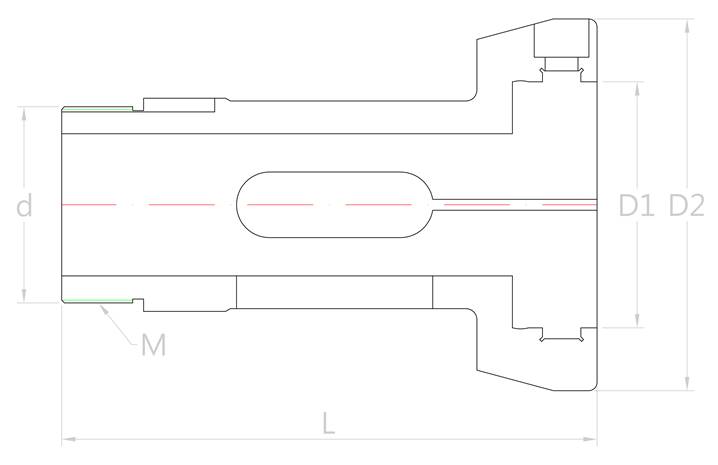

快速迴轉夾頭-替換用筒夾

型號

d

斜度

L

D1

D2

M

JA5-25 / JH5-25

39

15°

98

45

68

M35.9x16T

JA7-40 / JH7-40

60

15°

120

65

94

M59x16T

JA7-70 / JH7-70

82

15°

135

105

136

M79.9x16T

JH9-90

102

15°

143

105

136

M99.8xP1.5

JH9-120

135

15°

151

140

168

M133x16T
