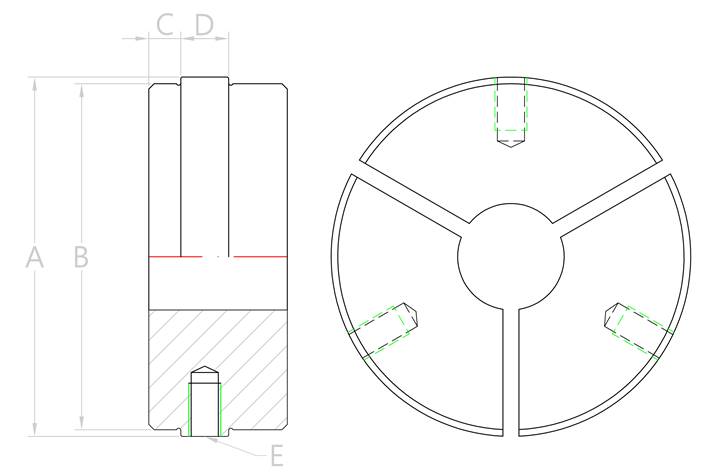

( unit : mm ) |
|||||||||
Model |
A |
B |
C |
D |
Bolts |
||||
C-25 |
47.5mm ( 1.87" ) |
45mm ( 1.77" ) |
3.5mm ( 0.14" ) |
7mm ( 0.28" ) |
M5x10 |
||||
C-40 |
67.5mm ( 2.66" ) |
65mm ( 2.56" ) |
6.0mm ( 0.24" ) |
9mm ( 0.35" ) |
M6x12 |
||||
C-70 |
107.5mm ( 4.23" ) |
105mm ( 4.13" ) |
6.0mm ( 0.24" ) |
9mm ( 0.35" ) |
M6x12 |
||||
C-70 |
107.5mm ( 4.23" ) |
105mm ( 4.13" ) |
6.0mm ( 0.24" ) |
9mm ( 0.35" ) |
M6x12 |
||||
C-120 |
143.5mm ( 5.65" ) |
140mm ( 5.51" ) |
6.0mm ( 0.24" ) |
9mm ( 0.35" ) |
M6x14 |
||||
|
|||||||||
Varies Type of Jaw Pad |
|||||||||
|
|
|
|
|
|||||
Through
Hole |
Step |
Serrated |
Square,Hexagon |
Extra
Iength |
|||||
|
|
